Comprendre la taille des pores du filtre à membrane: un guide complet

Types de filtration membranaire basés sur la taille des poues

Le large éventail de défis de filtration, de l'élimination des solides en suspension importants à la séparation des ions individuels, nécessite une gamme de technologies membranaires. Ces technologies se distinguent principalement par leurs tailles de pores caractéristiques, conduisant à une classification en quatre principaux types de filtration membranaire: microfiltration, ultrafiltration, nanofiltration et osmose inverse. Chaque type offre un niveau de séparation spécifique et est adapté à des applications distinctes.

Microfiltration (MF)

La microfiltration (MF) représente l'extrémité la plus grossière de la filtration membranaire. Les membranes MF sont conçues pour éliminer les solides en suspension, les bactéries et les gros colloïdes des liquides ou des gaz.

• Tailles de pores: Varie généralement de 0,1 à 10 microns (µm) . tailles de pores communs et largement utilisés: 0,22 µm, 0,45 µm, 0,8 µm et 1,0 µm

Stetardisation: De nombreuses directives réglementaires et normes de l'industrie (par exemple, pour les tests de qualité de l'eau, la fabrication pharmaceutique) spécifient l'utilisation de certaines tailles de pores, en particulier 0,22 µm et 0,45 µm.

• Applications typiques:
  • Traitement de l'eau: Élimination des solides en suspension, de la turbidité et des protozoaires (comme Giardia et Cryptosporidium ) de l'eau potable. Utilisé comme prétraitement pour d'autres processus membranaires (UF, NF, RO).
  • Nourriture et boisson: Clarification des jus de fruits, du vin et de la bière; Élimination de la levure et des bactéries dans le traitement des produits laitiers.
  • Médicaments: Stérilisation des liquides froids, clarification des solutions biologiques.
  • Biotechnologie: Récolte des cellules, séparation de la biomasse.

• 0,22 µm:

  • "Grade stérilisant": Ceci est l'étalon-or pour filtration stérile . La plupart des bactéries sont supérieures à 0,22 µm, donc un filtre avec cette taille de pores est généralement considéré comme efficace pour éliminer les bactéries et assurer la stérilité des liquides. Ceci est crucial dans les produits pharmaceutiques, la biotechnologie (par exemple, la préparation des médias de la culture cellulaire) et pour produire de l'eau stérile.
  • Il est important de noter que même s'il élimine la plupart des bactéries, certaines très petites bactéries (comme Mycoplasme ) et les virus peuvent passer.

• 0,45 µm:

  • Filtration microbiologique générale: Cette taille des pores est largement adoptée pour analyse microbiologique , y compris les essais d'eau et le contrôle de la qualité des aliments / boissons. Il est excellent pour capturer les bactéries les plus courantes pour l'énumération (compter les colonies) car il permet une bonne diffusion nutritive à travers les pores, soutenant une croissance bactérienne robuste à la surface du filtre après filtration.
  • Clarification: Il est également fréquemment utilisé pour le général clarification des solutions pour éliminer les particules, les micro-organismes plus grets et la turbidité, sans nécessairement atteindre une stérilité complète.

• 0,8 µm:

  • Élimination des particules et préfiltration: Souvent utilisé pour Élimination des particules plus grossières Et comme un préfiltre Pour protéger les membranes plus fines (comme 0,45 µm ou 0,22 µm de filtres) contre le colmatage prématuré par des débris plus gros.
  • Applications microbiologiques spécifiques: Parfois utilisé pour des tests microbiologiques spécifiques ou une surveillance des particules où des particules plus grandes ou des types spécifiques de cellules doivent être conservés, tout en permettant aux composants plus petits de passer. Commun dans la surveillance de l'air (par exemple, analyse de l'amiante) et certaines analyses des fluide.

• 1,0 µm:

  • Filtration grossière / préfiltration: Généralement utilisé pour filtration grossière Pour éliminer les plus grands solides en suspension, les sédiments et les particules brutes des liquides. C'est un commun préfiltration Entrez dans de nombreux processus industriels et de laboratoire pour prolonger la durée de vie des filtres plus fins ultérieurs.
  • Récolte / clarification des cellules: Peut être utilisé dans certaines applications biologiques pour récolter des cellules plus grandes ou clarifier des solutions hautement turbides.

Ultrafiltration (UF)

L'Ultrafiltration (UF) fonctionne à une échelle plus fine que la microfiltration, capable d'éliminer les particules plus petites et les macromolécules. Les membranes UF conservent généralement des virus, des protéines et des molécules organiques plus grandes, tout en permettant à l'eau et à des sels dissous plus petits.

• Tailles de pores: Varier de 0,01 à 0,1 microns (µm) , ou souvent exprimé comme Coupure de poids moléculaire (MWCO) de 1 000 à 500 000 daltons. MWCO fait référence au poids moléculaire approximatif de la plus petite protéine globulaire qui est conservée à 90% par la membrane.
• Applications typiques:
  • Traitement de l'eau: Élimination des virus, des endotoxines, des colloïdes et des macromolécules pour la purification de l'eau potable; Traitement des eaux usées pour la réutilisation.
  • Nourriture et boisson: Concentration des protéines du lait, clarification des jus, récupération des enzymes.
  • Pharmaceutiques et biotechnologie: Concentration et purification des protéines, des enzymes et des vaccins; Élimination des pyrogènes.
  • Industriel: Séparation de l'émulsion d'huile / eau, récupération de la peinture dans les processus d'électrocoat.

Nanofiltration (NF)

Les membranes de nanofiltration (NF) sont souvent appelées "rejet de RO de manière lâche" car elles se situent entre UF et RO en termes de capacités de séparation. Les membranes NF sont efficaces pour éliminer les ions multivalents (comme les ions de dureté), certaines molécules organiques plus petites et la plupart des virus, tout en permettant aux ions monovalents (comme le chlorure de sodium) et à l'eau de passer plus librement que les membranes RO.

• Tailles de pores: Varier de 0,001 à 0,01 microns (µm) , ou mwco généralement de 150 à 1 000 daltons.
• Applications typiques:
  • Adoucissement de l'eau: Élimination de la dureté (calcium, magnésium) de l'eau sans nécessiter une régénération chimique.
  • Eau potable: Élimination de la couleur, des pesticides et du carbone organique dissous (DOC).
  • Nourriture et boisson: Déminéralisation du lactosérum, raffinage de sucre, concentration de produit.
  • Médicaments: Concentration antibiotique, dessalement.
  • Industriel: Élimination des colorants des eaux usées, séparation de composants spécifiques dans les processus chimiques.

Osmose inverse (RO)

L'osmose inverse (RO) représente le meilleur niveau de séparation membranaire, capable de rejeter pratiquement tous les sels dissous, les molécules inorganiques et les molécules organiques plus grandes. Il fonctionne en appliquant une pression supérieure à la pression osmotique, forçant l'eau à travers une membrane extrêmement dense tout en laissant des impuretés dissous derrière.

• Tailles de pores: Efficacement <0,001 microns (µm) , ou non-poreux au sens traditionnel, fonctionnant davantage sur un mécanisme de diffusion de solution. Ils rejettent principalement en fonction de la charge et de la taille, en supprimant efficacement les ions.
• Applications typiques:
  • Dessalement: Conversion de l'eau de mer ou de l'eau saumâtre en eau potable.
  • Production d'eau ultrapure: Fabrication d'eau de haute pureté pour l'électronique, les produits pharmaceutiques et la production d'électricité.
  • Traitement des eaux usées: Purification de haut niveau pour la réutilisation et le rejet en eau.
  • Nourriture et boisson: Concentration de jus de fruits, production d'eau désionisée.
  • Industriel: Processez la purification de l'eau, récupération des produits.

Plus lié:

Introduction aux filtres à membrane et à la taille des pores

Les filtres à membrane sont des outils de séparation sophistiqués qui ont révolutionné diverses industries, de la purification de l'eau aux produits pharmaceutiques. À la base, ces filtres fonctionnent en agissant comme des barrières sélectives, permettant à certaines substances de passer tout en conservant d'autres. L'efficacité d'un filtre à membrane dans l'exécution de cette tâche critique dépend presque entièrement sur une caractéristique cruciale: son taille des pores .

La taille des pores d'un filtre à membrane dicte quelles particules, molécules ou même ions peuvent être séparées d'un flux. Imaginez un tamis microscopique; La taille des trous dans ce tamis détermine ce qui passe et ce qui est capturé. De même, les pores minuscules dans un filtre à membrane sont conçus à des dimensions spécifiques pour atteindre les résultats de séparation souhaités.

La compréhension de la taille des pores membranaires est primordiale dans les processus de filtration. Une taille de pores incorrectement choisie peut entraîner une filtration inefficace, une encrassage de membrane prématurée ou même des dommages à la membrane elle-même. Inversement, la sélection de la taille des pores optimale assure une séparation efficace, prolonge la durée de vie de la membrane et conduit finalement à des processus plus efficaces et économiques.

Plongeons maintenant dans le monde complexe de la taille des pores du filtre membranaire. Nous définirons:

* Ce que signifie vraiment la taille des pores
* Explorez les différentes catégories de filtration membranaire basées sur la taille des pores
* Discuter des facteurs influençant la sélection de la taille des pores
* Soulignez les diverses applications où ces filtres sont indispensables.

* En outre, nous examinerons les méthodes pour déterminer la taille des pores, relever les défis communs et examiner les tendances passionnantes façonnant l'avenir de la technologie membranaire.

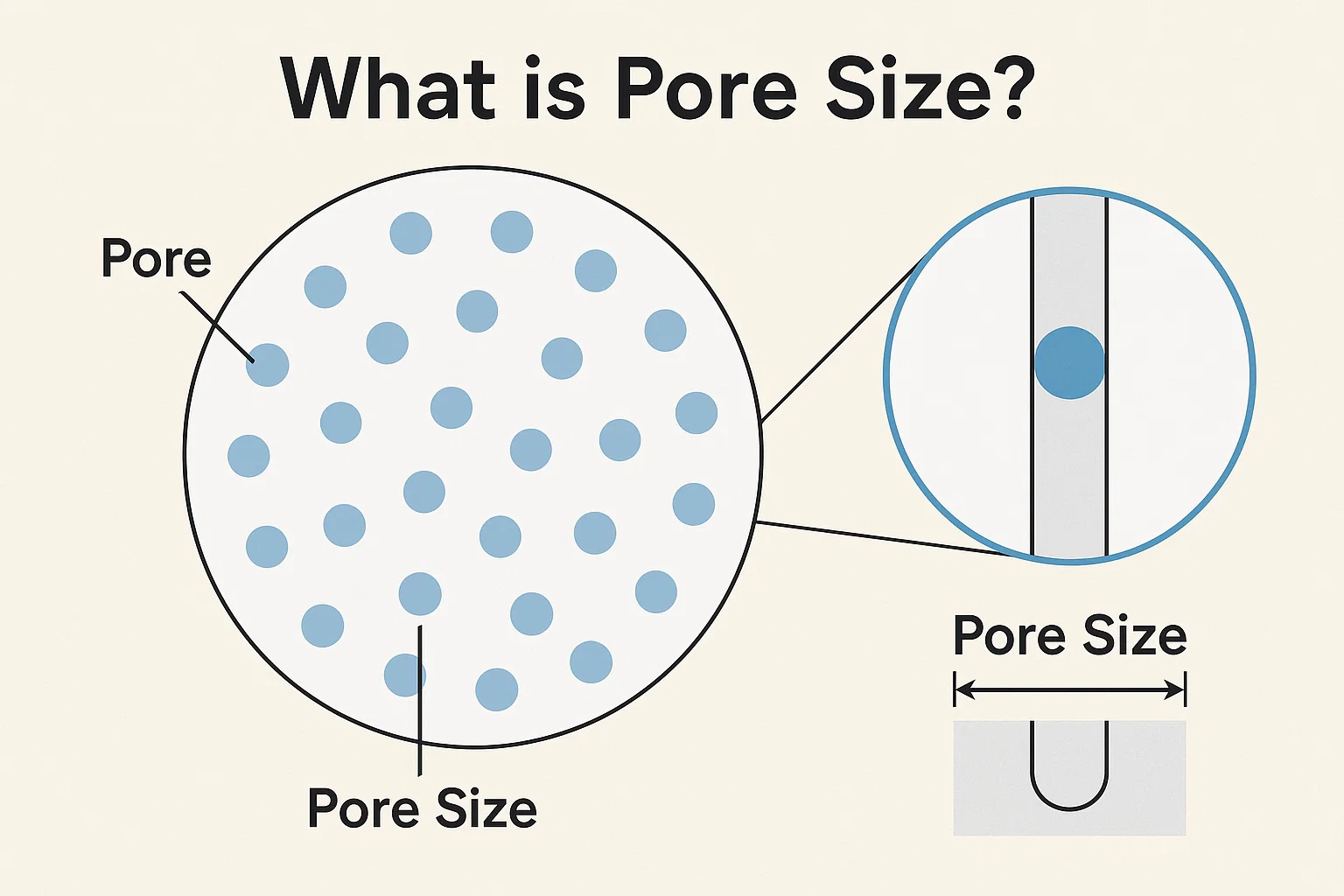

Qu'est-ce que la taille des pores?

Au cœur de chaque processus de filtration de la membrane se trouve le concept de taille des pores . Dans le contexte des filtres à membrane, la taille des pores fait référence au Diamètre moyen des ouvertures ou canaux microscopiques qui imprègnent le matériau de la membrane . Ces pores ne sont pas simplement des trous, mais des voies plutôt complexes conçues pour permettre le passage des fluides tout en bloquant physiquement les particules plus grandes que leurs dimensions définies.

Les unités de mesure pour la taille des pores sont généralement exprimées dans soit microns (µm) or nanomètres (nm) . Pour mettre ces unités en perspective:

• 1 micron (µm) est un millionème de mètre ( $10^{-6}$ mètres). À titre de comparaison, un cheveux humains a un diamètre d'environ 50 à 100 µm.
• 1 nanomètre (nm) est un million de mètre ( $10^{-9}$ mètres). Une seule molécule d'eau mesure environ 0,27 nm de diamètre.

Le choix de l'unité dépend souvent de l'échelle de filtration. Les microns sont couramment utilisés pour les plus grandes tailles de pores trouvées dans la microfiltration, tandis que les nanomètres sont plus répandus lors de la discussion des pores extrêmement fins d'ultrafiltration, de nanofiltration et de membranes d'osmose inverse.

L'impact profond de la taille des pores sur l'efficacité de filtration ne peut pas être surestimé. Il dicte directement le point de coupure pour la séparation. Imaginez une membrane avec une taille de pores de 0,2 µm. Cette membrane est conçue pour conserver toute particule ou micro-organisme supérieur à 0,2 µm, tout en permettant aux plus petites molécules et à l'eau de passer.

• Tailles de pores plus petites conduisent généralement à une efficacité de filtration plus élevée, car ils peuvent éliminer les particules plus fines, les solides dissous et même certains virus. Cependant, cela se fait souvent au prix d'un flux réduit (débit) et d'une baisse de pression accrue à travers la membrane, car la résistance au débit est plus élevée.
• Tailles de pores plus grandes Permettez un flux plus élevé et des exigences de pression plus faible, ce qui les rend adaptés à l'élimination des particules plus grossières ou pour les étapes de pré-filtration. Le compromis, cependant, est un degré de séparation inférieur et l'incapacité à éliminer les contaminants très fins.

Par conséquent, la sélection minutieuse de la taille des pores d'une membrane est un paramètre de conception critique, en corrélation directement avec le niveau de pureté souhaité et l'efficacité opérationnelle du système de filtration. C'est un équilibre délicat entre la réalisation de la séparation nécessaire et le maintien d'un débit pratique pour l'application donnée.

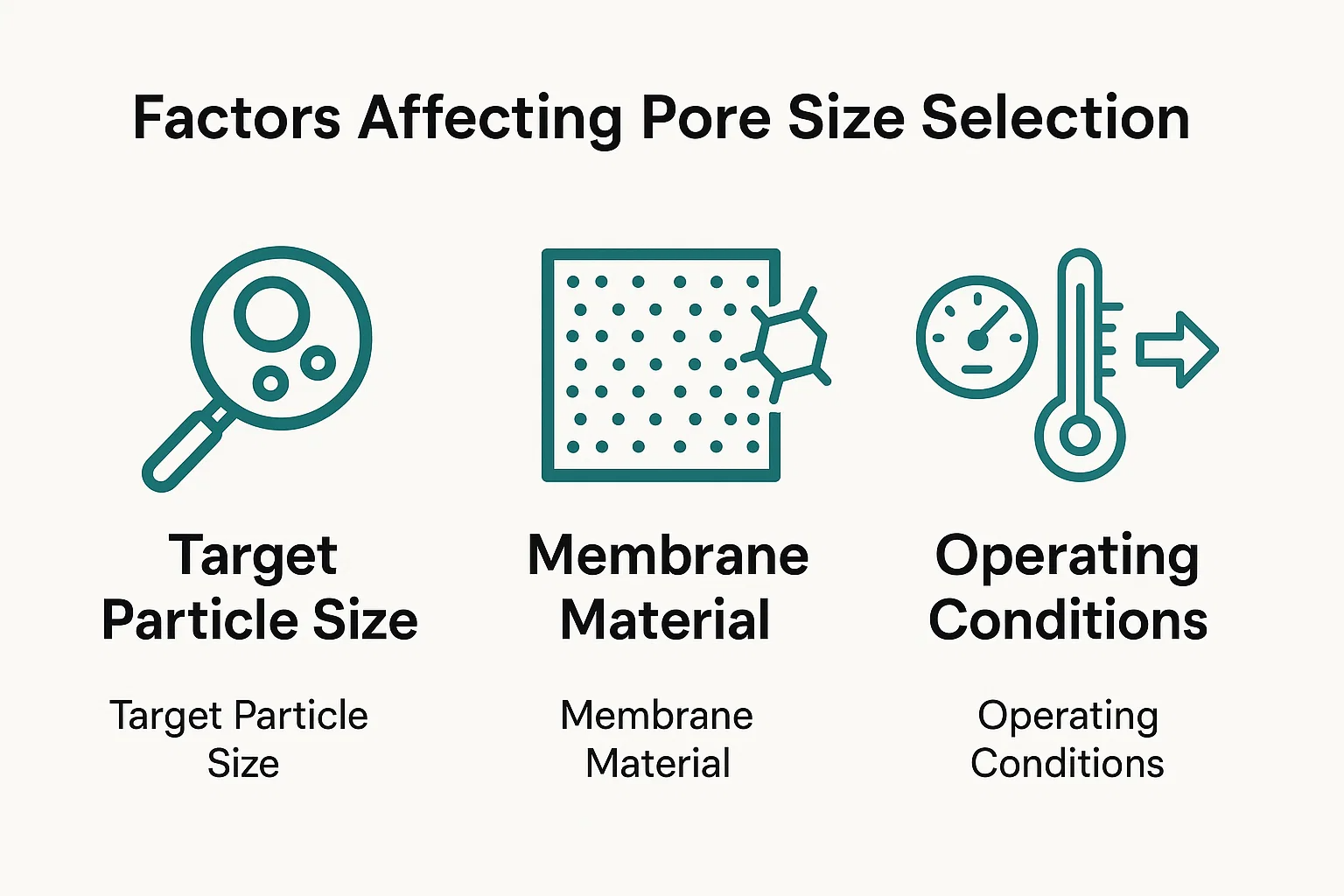

Facteurs affectant la sélection de la taille des pores

Le choix de la taille des pores du filtre à membrane correcte est une décision critique qui a un impact direct sur le succès, l'efficacité et la rentabilité de tout processus de filtration. Cette sélection n'est pas arbitraire; Il s'agit d'un acte d'équilibrage minutieux influencé par plusieurs facteurs clés qui dictent la séparation requise, la compatibilité des membranes et la faisabilité opérationnelle.

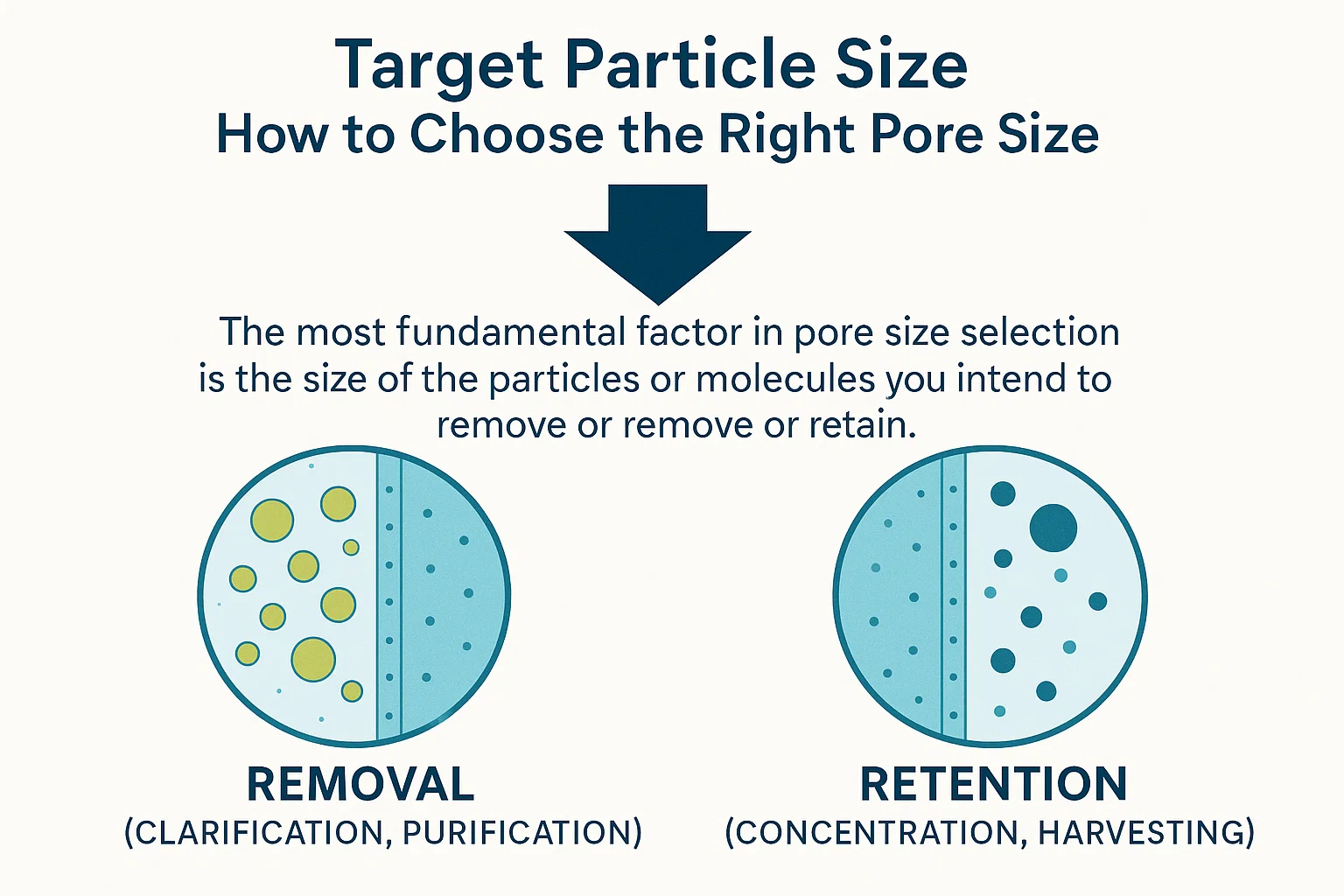

Taille des particules cibles: comment choisir la bonne taille de pores

Le facteur le plus fondamental dans la sélection de la taille des pores est le taille des particules ou des molécules que vous avez l'intention de retirer ou de conserver .

• Pour le retrait (clarification, purification): La taille des pores membranaires doit être nettement plus petite que le contaminant cible. Par exemple, si vous devez éliminer les bactéries d'une taille moyenne de 0,5 µm, vous sélectionnez probablement une membrane de microfiltration avec une taille de pores de 0,2 µm ou plus pour assurer une rétention efficace. Une règle de base commune consiste à choisir une taille de pores 1/3 à 1/10 de la taille de la plus petite particule que vous souhaitez éliminer, en tenant compte de la forme des particules et de l'encrassement de la membrane potentielle.
• Pour la rétention (concentration, récolte): Inversement, si votre objectif est de concentrer une substance souhaitée (par exemple, des protéines ou des cellules), la taille des pores membranaires doit être suffisamment petite pour conserver la substance cible tout en permettant au solvant et à des impuretés plus petites de passer. C'est là que le concept de coupure de poids moléculaire (MWCO) devient particulièrement pertinent pour les membranes UF et NF.

Comprendre la distribution de taille des composants dans votre flux de fluide est primordial. Cela nécessite souvent une analyse préalable du flux d'alimentation en utilisant des techniques telles que la diffusion dynamique de la lumière ou la microscopie.

Matériel membranaire: influence sur la taille des pores et la compatibilité

Le matériau à partir duquel une membrane est construite joue un rôle important dans sa structure de pores inhérente, sa résistance chimique et ses performances globales. Différents matériaux se prêtent à différentes gammes et applications de taille des pores:

• Membranes polymères: Ce sont le type le plus courant et comprennent des matériaux comme la polysulfone (PS), la polyéthersulfone (PES), le fluorure de polyvinylidène (PVDF), l'acétate de cellulose (CA), le polyamide (PA) et le polypropylène (PP).

  • Influence sur la taille des pores: Le processus de fabrication (par exemple, l'inversion de phase, l'étirement) et le polymère lui-même dictent la plage et la distribution de taille des pores réalisables. Par exemple, les membranes cellulosiques sont souvent utilisées pour la filtration générale où des propriétés hydrophiles sont souhaitées, tandis que le PVDF est connu pour sa résistance chimique et sa grande disponibilité de la taille des pores. Le polyamide est le matériau dominant pour les membranes RO et NF en raison de ses excellentes propriétés de rejet de sel.
  • Compatibilité: La compatibilité chimique du matériau de la membrane avec le liquide d'alimentation (pH, solvants, oxydants) et les produits chimiques de nettoyage est crucial. L'utilisation d'un matériau incompatible peut entraîner une dégradation de la membrane, des modifications de la taille des pores et une défaillance du système. Les limites de température du matériau influencent également l'aptitude.

• Membranes en céramique: Fabriquées à partir de matériaux comme l'alumine, la zircone ou le titania, ces membranes sont généralement plus robustes.

  • Influence sur la taille des pores: Les membranes en céramique offrent généralement des tailles de pores très uniformes, ce qui les rend adaptées à des séparations précises. Ils se trouvent couramment dans les applications MF et UF.
  • Compatibilité: Ils présentent une stabilité chimique et thermique exceptionnelle, leur permettant de résister à des environnements chimiques durs, des températures élevées et des régimes de nettoyage agressifs que les membranes polymères ne peuvent pas.

Conditions de fonctionnement: pression, température et débit

Les conditions dans lesquelles le processus de filtration fonctionne également fortement influencer fortement la sélection de la taille des pores et les performances de la membrane.

• Pression: Comme discuté, une pression de conduite plus élevée est nécessaire pour surmonter l'augmentation de la résistance hydraulique des pores plus petits. La membrane choisie doit être capable de résister à la pression de fonctionnement nécessaire sans compacter ou subir des dommages. Une pression insuffisante entraînera un faible flux, tandis que une pression excessive peut endommager la structure de la membrane.
• Température: La température affecte la viscosité du liquide et, par conséquent, le flux à travers la membrane. Des températures plus élevées entraînent généralement une viscosité du liquide plus faible et donc un flux plus élevé. Cependant, les matériaux membranaires ont des limites de température, au-delà de laquelle leur intégrité structurelle ou leur stabilité de la taille des pores peuvent être compromises.
• Débit (flux): Le débit de perméat souhaité (flux) est un paramètre de conception critique. Alors que les pores plus petits offrent une meilleure séparation, ils fournissent intrinsèquement un flux plus faible à une pression donnée. La conception du système doit équilibrer le besoin de séparation avec le débit requis. Des débits plus élevés pourraient nécessiter des surfaces membranaires plus importantes ou des pressions opérationnelles plus élevées, un impact sur le capital et les coûts d'exploitation.

En résumé, la sélection de la taille des pores du filtre à membrane droite est une décision à multiples facettes qui nécessite une compréhension approfondie des caractéristiques des aliments, le résultat de séparation souhaité, les propriétés des matériaux de membrane disponibles et les contraintes pratiques de l'environnement de fonctionnement. Un faux pas dans cette sélection peut entraîner des inefficacités coûteuses ou même une défaillance de processus.

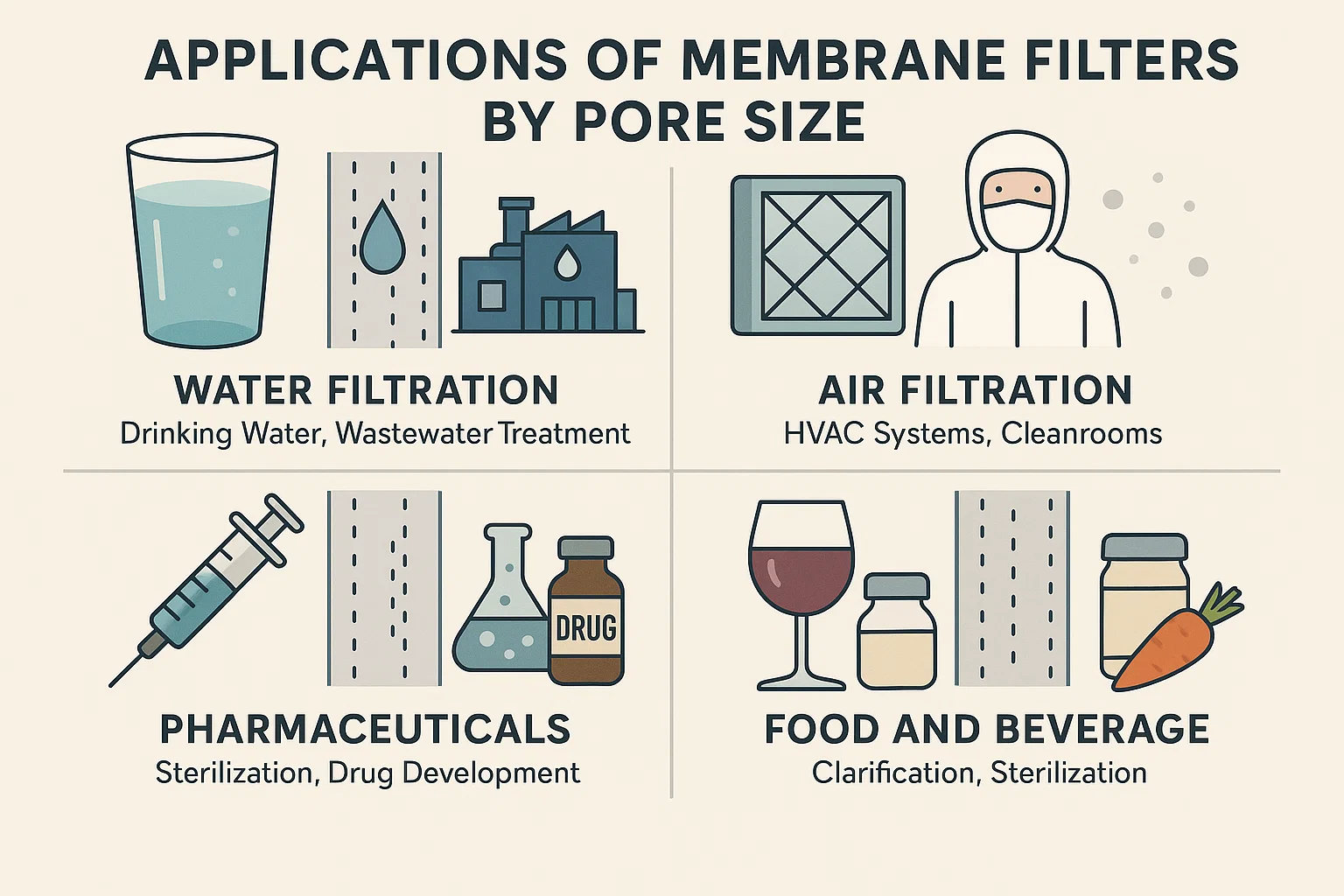

Applications des filtres à membrane par taille des pores

La capacité des filtres à membrane à contrôler avec précision ce qui passe et ce qui est conservé, en grande partie en raison de leur taille de pores d'ingénierie, les rend indispensables dans un vaste éventail d'industries. De la sécurité de l'eau potable à la fabrication de médicaments vitaux, ces filtres sont au cœur des processus de purification, de séparation et de concentration.

Filtration d'eau: eau potable, traitement des eaux usées

Les filtres à membrane sont des pierres angulaires du traitement moderne de l'eau, résolvant des défis de pureté allant des contaminants macroscopiques aux agents pathogènes microscopiques et aux sels dissous.

• Microfiltration (MF) et ultrafiltration (UF): Ces membranes, avec des tailles de pores dans le 0,1 à 10 µm (MF) and 0,01 à 0,1 µm (UF) plage, sont largement utilisés pour l'élimination des solides en suspension, la turbidité, les bactéries, les protozoaires (comme Cryptosporidium and Giardia ), et les virus provenant de sources d'eau potable. Ce sont d'excellentes étapes de prétraitement pour des systèmes de membrane plus avancés, protégeant les membranes plus fines contre l'encrassement. Dans le traitement des eaux usées, le MF / UF peut produire des effluents de haute qualité adaptés à la sortie ou même à la réutilisation, en éliminant efficacement les solides en suspension, les bactéries et certaines matières organiques.
• Nanofiltration (NF): Avec des tailles de pores généralement 0,001 à 0,01 µm , Les membranes NF sont utilisées pour l'adoucissement de l'eau en éliminant les ions de dureté multivalente (calcium, magnésium) et pour réduire les niveaux de carbone organique dissous (DOC), la couleur et les composés organiques synthétiques (par exemple, les pesticides) de l'eau potable. Cela offre un perméat de meilleure qualité que UF.
• Osmose inverse (RO): Avoir efficacement <0,001 µm Tailles des «pores» (fonctionnant via la solution-diffusion), les membranes RO sont la barrière ultime de la purification de l'eau. Ils sont essentiels pour dessalement d'eau de mer et d'eau saumâtre, produisant de l'eau potable. RO est également essentiel pour la fabrication eau ultrapure requis dans des industries comme l'électronique, les produits pharmaceutiques et la production d'électricité, en éliminant presque tous les sels et impuretés dissous.

Filtration de l'air: systèmes CVC, salles blanches

Bien que le terme «taille des pores» soit généralement associé à la filtration liquide, le principe s'applique également à la filtration de l'air (gaz), où les membranes filtrent les particules en suspension dans l'air.

• Microfiltration (MF) (et médias HEPA / ULPA): Des milieux de type membrane spécialisés, souvent classés par efficacité d'élimination des particules plutôt que par une taille de pores discrètes, sont utilisés. Par exemple, HEPA (air particulaire à haute efficacité) Les filtres capturent généralement 99,97% des particules $0.3\mu m$ en taille, et ULPA (Ultra-Low Parcicul Air) Les filtres sont encore plus fins. Ceux-ci sont cruciaux pour:
  • Systèmes HVAC: Améliorer la qualité de l'air intérieur en éliminant la poussière, le pollen, les spores de moisissure et certains allergènes.
  • Salles blanches: La création et le maintien d'environnements hautement contrôlés (par exemple, ISO de classe 1 à 9) essentiels pour la fabrication de semi-conducteurs, la production pharmaceutique et la recherche délicate, où même les particules de submicron peuvent provoquer une contamination ou des défauts.

Pharmaceutiques: stérilisation, développement de médicaments

Les exigences de pureté strictes de l'industrie pharmaceutique rendent les filtres à membrane indispensables.

• Microfiltration (MF): Filtration stérile des liquides (par exemple, médias de culture, tampons, solutions ophtalmiques) avant que l'emballage soit une application courante pour 0,1 ou 0,2 µm Les membranes MF, assurant l'élimination des bactéries et des champignons tout en évitant les ingrédients actifs sensibles à la chaleur.
• Ultrafiltration (UF): Membranes UF (généralement 0,01 à 0,1 µm ou des MWCO spécifiques) sont essentiels pour:
  • Concentration et purification des protéines: Concentrer les protéines thérapeutiques, les enzymes et les vaccins.
  • Diafiltration: Élimination des sels ou échangez des tampons pendant la purification des protéines.
  • Élimination du pyrogène: Élimination des endotoxines (pyrogènes) de l'eau pour l'injection (WFI).
• Nanofiltration (NF) et osmose inverse (RO): Utilisé pour le prétraitement de l'eau d'alimentation pour les systèmes UF / RO et pour la génération eau pharmaceutique (par exemple, l'eau purifiée, l'eau pour l'injection) qui nécessite des niveaux extrêmement faibles d'impuretés, y compris les sels dissous et les composés organiques.

Alimentation et boisson: clarification, stérilisation

Les filtres à membrane améliorent la qualité, la durée de conservation et la sécurité d'un large éventail de produits alimentaires et de boissons.

• Microfiltration (MF):
  • Clarification des boissons: Clarification du vin, de la bière (élimination des levures, des bactéries et des particules de brume) et des jus de fruits.
  • Traitement laitier: Pasteurisation froide du lait (réduction de la charge bactérienne sans chaleur), fractionnement des composants du lait.
• Ultrafiltration (UF):
  • Concentration des protéines: Concentrer les protéines du lait (par exemple pour la production de fromage), concentration de protéines de lactosérum.
  • Clarification du jus: Élimination des solides en suspension et des macromolécules des jus tout en préservant la saveur.
• Nanofiltration (NF):
  • Raffinement de sucre: Désalting et purification des solutions de sucre.
  • Concentration de jus: Concentration partielle de jus avec déminéralisation simultanée.
• Osmose inverse (RO):
  • Concentration: Concentration de liquides thermiques comme le café, les jus de fruits ou les produits laitiers, offrant des économies d'énergie par rapport à l'évaporation.
  • Eau pour le traitement: Fournir de l'eau de haute pureté pour la formulation et le nettoyage des produits.

Applications industrielles: traitement chimique, pétrole et gaz

Au-delà des consommables, les filtres à membrane répondent aux besoins critiques de séparation et de purification dans l'industrie lourde.

• Microfiltration (MF) et ultrafiltration (UF):
  • Traitement des eaux usées: Clarification générale et élimination des solides en suspension des effluents industriels.
  • Rupture de l'émulsion: Séparer l'huile de l'eau dans les fluides de travail métallique ou produire de l'eau dans l'industrie du pétrole et du gaz.
  • Récupération du catalyseur: Conserver de précieux catalyseurs des mélanges réactifs.
  • Prétraitement: Protéger d'autres équipements en aval et des membranes plus fines.
• Nanofiltration (NF) et osmose inverse (RO):
  • Processez la purification de l'eau: Fournir des eaux de haute pureté pour les chaudières, les tours de refroidissement et les processus de fabrication.
  • Récupération des produits: Récupérer des produits chimiques précieux à partir de flux de déchets.
  • Concentration de saumure: Concentrer les solutions de sel dans divers processus chimiques.
  • Séparation chimique: Séparer des composants spécifiques dans les étapes de synthèse ou de purification chimique.

Comment déterminer la taille des pores d'un filtre à membrane

Bien que la taille des pores soit une caractéristique fondamentale d'un filtre à membrane, ce n'est pas toujours une mesure simple et directe. Au lieu de cela, il est souvent déduit par des tests standardisés ou fournis par les fabricants en fonction de leurs processus de contrôle de la qualité. La détermination précise de la taille des pores est cruciale pour garantir que la membrane fonctionne comme prévu pour son application prévue.

Spécifications fournies par les fabricants

La façon la plus courante de connaître la taille des pores d'un filtre à membrane est en examinant le Spécifications techniques et fiches techniques fournies par le fabricant . Les fabricants réputés investissent massivement dans le contrôle de la qualité et la caractérisation de leurs produits. Ces spécifications seront généralement énumérées:

• Taille nominale des pores: Il s'agit d'une classification générale, indiquant la taille moyenne des pores. Cela signifie que la membrane est conçue pour conserver un certain pourcentage de particules à ou au-dessus de la taille indiquée. Par exemple, un filtre nominal de 0,2 µm peut conserver 99,9% des particules à cette taille. C'est une moyenne et n'implique pas que chaque pore soit exactement cette taille.
• Taille des pores absolus: Il s'agit d'une spécification plus précise, indiquant que toutes les particules plus grandes que la taille déclarée sont conservées (souvent une rétention à 100% dans des conditions de test spécifiques). Ceci est essentiel pour des applications telles que la filtration stérile où une élimination complète des micro-organismes est nécessaire.
• Coupure de poids moléculaire (MWCO): Pour les membranes ultrafiltration et nanofiltration, les fabricants spécifient souvent MWCO dans les daltons, qui décrit le poids moléculaire à laquelle 90% d'une protéine globulaire spécifique (ou dextrane) est conservée par la membrane. Il s'agit d'une mesure fonctionnelle de la taille des pores pour les séparations moléculaires.
• Notes de rétention pour les organismes spécifiques: Surtout pour les applications de traitement pharmaceutique ou d'eau, les fabricants peuvent spécifier la capacité de la membrane à conserver des bactéries spécifiques (par exemple, Brevundimonas Diminuta pour 0,22 µm de filtres stériles) ou des virus. Cela offre une mesure pratique des performances axée sur les applications.

Il est important de noter que les différents fabricants peuvent utiliser des méthodologies de test légèrement différentes ou des définitions de «nominal» vs «absolue», de sorte que la comparaison des spécifications entre les marques nécessite une attention particulière.

Méthodes de test: test de point de bulles, analyse microscopique

Au-delà des réclamations du fabricant, il existe des méthodes établies pour caractériser ou vérifier la taille et l'intégrité efficaces des pores d'un filtre à membrane.

1. Test de point de bulle

Le test de point de bulle est une méthode largement utilisée et non destructive pour déterminer la plus grande taille de pores dans un filtre à membrane et pour vérifier l'intégrité de la membrane. Il est basé sur le principe que le liquide maintenu dans un pore par tension de surface peut être forcé par la pression du gaz.

• Principe: La membrane est d'abord mouillée avec un liquide (par exemple, l'eau ou l'alcool), remplissant tous les pores. La pression de gaz (généralement de l'air ou de l'azote) est ensuite appliquée d'un côté de la membrane mouillée, tandis que l'autre côté est ouvert à l'atmosphère (ou submergé dans un liquide). À mesure que la pression du gaz augmente progressivement, elle finira par surmonter la tension de surface en maintenant le liquide dans le plus grand pore. À ce "point de bulle", un flux continu de bulles sera observé émergeant du côté humide de la membrane.
• Calcul: La pression à laquelle cela se produit est directement liée à la plus grande taille de pores par l'équation de la jeune laplace:
• P = ( 4γcosθ ) / D:
  • P est la pression du point de bulle
  • γ est la tension superficielle du liquide mouillant
  • θ est l'angle de contact du liquide avec la paroi des pores (souvent supposé être 0 ∘ pour un mouillage complet, donc cos θ = 1 )
  • D est le diamètre du plus grand pore.

Le test du point de bulles est excellent pour le contrôle de la qualité, la détection des défauts de fabrication ou la vérification si une membrane a été endommagée ou compromise (par exemple, par attaque chimique ou pression excessive) utilisée. Un point de bulle inférieur à celle-ci indique des pores plus importants, ce qui implique une perte d'intégrité.

2. Analyse microscopique (par exemple, microscopie électronique)

Pour une évaluation visuelle plus directe de la structure des pores, des techniques microscopiques avancées peuvent être utilisées, en particulier:

• Microscopie électronique à balayage (SEM): SEM fournit des images à haute résolution de la surface de la membrane et de la section transversale, permettant une visualisation directe des pores. Bien qu'il ne donne pas une taille de pores fonctionnels comme le test du point de bulle, il peut révéler la morphologie des pores, la distribution et la structure globale de la membrane. Le logiciel d'analyse d'images moderne peut ensuite être utilisé pour mesurer la taille des pores visibles et générer une distribution de taille des pores.
• Microscopie électronique à transmission (TEM): TEM offre un grossissement et une résolution encore plus élevés, utiles pour caractériser les très beaux pores des membranes UF, NF et RO, en particulier leur structure interne.

Bien que inestimable pour la recherche et le développement, l'analyse microscopique est généralement une méthode de laboratoire et non un test de traitement ou de terrain de routine pour la vérification de la taille des pores en raison de sa complexité et de son coût.

Importance de la détermination précise de la taille des pores

La détermination précise de la taille des pores est primordiale pour plusieurs raisons:

• Assurance des performances: S'assure que la membrane atteindra l'efficacité de séparation souhaitée (par exemple, stérilité, clarté, rejet de soluté).
• Optimisation du processus: Aide à sélectionner la membrane droite pour une application spécifique, empêchant la surfiltration (trop petits pores, coût élevé, faible flux) ou sous-filtration (trop gros pores, pureté insuffisante).
• Contrôle de qualité: Sert de mesure vitale de contrôle de la qualité pour les fabricants et les utilisateurs finaux, confirmant la cohérence des lots et l'intégrité des produits.
• Dépannage: SIDA dans le diagnostic de problèmes tels que l'encrassement, les dommages ou les défauts de fabrication qui pourraient modifier la taille efficace des pores.

Essentiellement, comprendre et vérifier la taille des pores d'un filtre à membrane n'est pas seulement un exercice académique; Il s'agit d'une étape critique dans la conception, l'exploitation et le maintien de systèmes de filtration efficaces.

Problèmes communs liés à la taille des pores

Bien que les filtres à membrane soient des outils de séparation incroyablement efficaces, leur structure de pores complexes les rend également sensibles à plusieurs problèmes opérationnels. Beaucoup de ces défis, tels que l'encrassement, le colmatage et le besoin de tests d'intégrité, sont intrinsèquement liés à la taille des pores de la membrane et à son interaction avec le fluide filtré.

Encrassement: comment la taille des pores affecte l'encrassement de la membrane

Encourager est sans doute le défi le plus omniprésent et le plus important dans la filtration membranaire. Il fait référence à l'accumulation de matériaux indésirables sur ou à l'intérieur des pores de la membrane, entraînant une diminution du flux de perméat (débit) et / ou une augmentation de la pression transmembranaire (TMP) requise pour maintenir le flux. Cette accumulation réduit essentiellement la taille des pores effective et augmente la résistance au flux.

Comment la taille des pores influence l'encrassement:

• Tailles de pores plus petites, tendance à l'encrassement plus élevée: Les membranes avec des pores plus petits (UF, NF, RO) sont généralement plus susceptibles de l'encrassement car elles rejettent une gamme plus large de substances, y compris des colloïdes plus petits, des macromolécules et une matière organique dissoute qui peut déposer sur la surface de la membrane ou l'adsorbe dans les pores. La structure plus serrée offre plus de sites d'interaction et moins d'espace pour que les forants passent.
• Branchage des pores: Des particules ou des molécules plus grandes que les pores de la membrane s'accumuleront à la surface, formant une «couche de gâteau». Cette couche agit comme un filtre secondaire, ajoutant une résistance et une réduction du flux.
• Blocage des pores / adsorption: Des mâles plus petits, en particulier les molécules organiques dissous, peuvent s'adsorber aux surfaces internes des pores ou bloquer l'entrée des pores, réduisant efficacement le diamètre des pores. Ceci est souvent plus difficile à nettoyer que l'encrassement de surface.
• Biofouling: Les micro-organismes (bactéries, champignons, algues) peuvent se fixer à la surface de la membrane et proliférer, formant un biofilm collant. Ce biofilm peut rapidement couvrir les pores, entraver considérablement le flux et même entraîner des dommages irréversibles s'ils ne sont pas gérés efficacement. La taille des pores n'empêche pas l'attachement biologique mais une membrane plus dense peut limiter la pénétration.

L'encrassement réduit l'efficacité de filtration, augmente la consommation d'énergie (en raison des exigences de pression plus élevées), raccourcit la durée de vie de la membrane et nécessite un nettoyage ou un remplacement fréquent, ce qui ajoute tous aux coûts opérationnels.

Colmatage: problèmes et stratégies de prévention

Colmatage est une forme sévère d'incraisonment où les pores de la membrane deviennent complètement bloqués, souvent par des particules ou des agrégats plus grosses, conduisant à une perte drastique ou complète de flux. Alors que l'encrassement peut être une baisse progressive, le colmatage peut être plus soudain.

Problèmes liés au colmatage:

• Dommages irréversibles: Le colmatage sévère peut rendre les membranes impossibles à nettoyer, conduisant à un remplacement prématuré.
• Distribution de débit inégale: Les membranes partiellement obstruées peuvent entraîner un débit inégal à travers la surface de la membrane, créant potentiellement des zones localisées de pression et de contrainte plus élevées.
• Arrêt du système: Le colmatage fréquent nécessite les temps d'arrêt du système pour le nettoyage ou le remplacement de la membrane, ce qui a un impact sur la productivité.

Stratégies de prévention pour colmatation:

• Prétraitement efficace: Il s'agit de la stratégie la plus importante. L'utilisation de filtres plus grossiers (par exemple, des filtres à cartouche, des filtres à support granulaire) ou même des membranes MF comme préfiltre avant les systèmes UF, NF ou RO peut éliminer les solides en suspension plus importants et réduire la charge sur les membranes les plus fines.
• Sélection de taille des pores appropriée: Choisir une taille de pores adaptée à la qualité de l'eau d'alimentation et au niveau de prétraitement appliqué. Un filtrage (en utilisant une taille de pores trop petite pour une alimentation donnée) exacerbera le colmatage.
• Dynamique des flux optimisés: Le fonctionnement à des vitesses de flux croisé appropriées dans la filtration d'écoulement tangentielle (TFF) aide à balayer les forfants de la surface de la membrane, minimisant la formation de couche de gâteau.
• Régimes de nettoyage réguliers: Mettre en œuvre un calendrier de nettoyage chimique (nettoyage ou CIP) et / ou de nettoyage physique (par exemple, en backflushing pour MF / UF) pour éliminer les forfants accumulés avant de devenir irréversiblement obstrués.

Test d'intégrité: assurer une taille et des performances de pores cohérents

Compte tenu du rôle critique de la taille des pores dans les performances de la membrane, en particulier dans les applications nécessitant des particules ou une rétention microbienne absolues (par exemple, filtration stérile), tests d'intégrité est primordial. Les tests d'intégrité vérifient que la structure des pores de la membrane reste intacte et exempte de défauts, de fissures ou de canaux de contournement qui créeraient efficacement des pores plus importants que les intention.

• Pourquoi c'est crucial: Même un seul défaut de fabrication ou des dommages opérationnels (par exemple, de la pression excessive, de l'attaque chimique ou de la manipulation) peut entraîner un "trou d'épingle" ou une déchirure. Un tel défaut contourne l'exclusion de taille des pores conçue, permettant aux contaminants de passer, compromettant l'ensemble du processus de filtration.
• Méthodes courantes:
  • Test du point de bulles: Comme discuté, il s'agit d'une méthode principale. Une goutte dans la pression du point de bulle indique un grand défaut.
  • Test de diffusion: Mesure le flux de gaz à travers les pores mouillés à une pression sous le point de bulle. Un flux excessif indique un défaut.
  • Test de maintien de la pression: Mesure la carie de pression au fil du temps dans un filtre mouillé scellé et pressé par le gaz. Une chute de pression rapide suggère une fuite.
  • Test de flux vers l'avant: Semblable au test de diffusion, mais mesure le débit total de gaz, qui comprend à la fois la diffusion et le flux en vrac à travers des défauts importants.

Les tests d'intégrité sont régulièrement effectués avant et après les processus de filtration critiques (en particulier dans les produits pharmaceutiques et les applications stériles) et après les cycles de nettoyage. Il garantit que les performances efficaces de la taille des pores de la membrane sont maintenues tout au long de sa durée de vie opérationnelle.

En résumé, la gestion des problèmes liés à la taille des pores membranaires, comme l'encrassement et le colmatage, nécessite des stratégies proactives impliquant un prétraitement minutieux, un fonctionnement optimisé et un nettoyage robuste. En outre, les tests d'intégrité réguliers permettent à la confiance que les capacités cruciales d'exclusion de taille cruciale de la membrane restent sans compromis.

Choisir le bon filtre à membrane

Le parcours de la compréhension de ce que signifie la taille des pores pour saisir ses diverses applications se termine dans la tâche critique de choisir le droite Filtre à membrane pour un besoin spécifique. Cette décision est rarement simple et implique une évaluation systématique de plusieurs facteurs clés pour garantir des performances, une efficacité et une viabilité économiques optimales.

Évaluer vos besoins de filtration spécifiques

La première et la plus importante étape consiste à définir clairement les objectifs de votre processus de filtration. Demandez-vous:

• Quel est le résultat souhaité? Essayez-vous de:
  • Clarifier un liquide (retirer la turbidité)?
  • Stériliser une solution (éliminer les bactéries / virus)?
  • Concentrez-vous un produit précieux (par exemple, des protéines)?
  • Retirer les sels dissous ou les ions spécifiques?
  • Purifier l'eau à un niveau ultrapure?
• Quel est le niveau de pureté requis? Quelle est la concentration ou la taille maximale autorisée des contaminants résiduels? Cela guidera directement la taille des pores requise. Par exemple, un filtre de 0,45 µm pourrait être suffisant pour une clarification générale, mais un filtre de 0,22 µm ou plus serré est nécessaire pour une filtration stérile.
• Quelle est la nature du flux d'alimentation? Est-ce un liquide ou un gaz? Quelle est sa charge de particules typique ou sa teneur en solides dissous? Est-ce très visqueux ou relativement mince?
• Quel est le débit requis (débit)? Quelle quantité de liquide ou de gaz doit être traitée par unité de temps? Cela influence non seulement le type de membrane, mais aussi la surface totale de la membrane nécessaire.
• Quelles sont les exigences réglementaires? Pour les applications dans les produits pharmaceutiques, les aliments et les boissons ou l'eau potable, il peut y avoir des normes réglementaires spécifiques (par exemple, la FDA, USP, qui) qui dictent les performances du filtre.

Une compréhension claire de ces besoins réduira les types de membranes potentiels (MF, UF, NF, RO) et leurs gammes de taille des pores correspondantes.

Considérant les propriétés du fluide filtré

Au-delà des contaminants, les caractéristiques du fluide elle-même jouent un rôle important dans la sélection des membranes, en particulier concernant la compatibilité des matériaux membranaires.

• Composition chimique:
  • pH: Le pH du fluide doit être compatible avec le matériau de la membrane. Certains matériaux se dégradent rapidement dans des conditions très acides ou alcalines.
  • Présence de solvants: Les solvants organiques peuvent gonfler, se dissoudre ou endommager gravement certaines membranes polymères. Des membranes en céramique ou des polymères spécifiques résistants au solvant (par exemple, PVDF) pourraient être nécessaires.
  • Oxydants: Des oxydants forts (comme le chlore) peuvent endommager de nombreux matériaux membranaires, en particulier les membranes en polyamide RO / NF. Des membranes résistantes au chlore ou un prétraitement pour l'élimination du chlore peuvent être nécessaires.
• Température: La plage de température de fonctionnement doit être dans les limites de tolérance du matériau de la membrane. Des températures élevées peuvent provoquer une dégradation de la membrane ou des changements dans la structure des pores. Inversement, des températures très basses peuvent augmenter la viscosité des liquides, réduisant le flux.
• Viscosité: Les fluides très visqueux nécessitent des pressions de fonctionnement plus élevées ou des surfaces membranaires plus grandes pour atteindre les débits souhaités, quelle que soit la taille des pores.
• Potentiel d'encrassement: Évaluez le potentiel pour que le liquide vainc la membrane. Des liquides riches en solides en suspension, colloïdes, matière organique dissous ou micro-organismes nécessiteront un prétraitement plus robuste, des matériaux membranaires spécifiques ou des stratégies de nettoyage efficaces. Les membranes aux propriétés de surface qui résistent à l'adhésion (par exemple, les surfaces hydrophiles pour les solutions aqueuses) peuvent être bénéfiques.

Évaluer la rentabilité des différents types de membranes

Les coûts de capital et d'exploitation associés aux systèmes de filtration membranaire varient considérablement en fonction de la technologie choisie et de son échelle.

• Dépenses en capital (CAPEX):
  • Coût de la membrane: Les membranes à pores plus fines (ro> nf> uf> mf) sont généralement plus chères par unité de zone en raison de leur fabrication complexe.
  • Composants système: Les opérations de pression plus élevées (RO, NF) nécessitent des pompes plus robustes, des navires de pression et des tuyaux, augmentant les coûts de configuration initiaux.
• Dépenses opérationnelles (OPEX):
  • Consommation d'énergie: Les coûts de pompage sont directement proportionnels à la pression de fonctionnement et au débit. Les systèmes RO, nécessitant les pressions les plus élevées, ont la consommation d'énergie la plus élevée.
  • Remplacement de la membrane: La durée de vie varie selon l'application, la qualité de l'alimentation et le régime de nettoyage. Le remplacement des membranes des pores fins peut être un coût récurrent important.
  • Nettoyage des produits chimiques et procédures: La fréquence et l'agressivité du nettoyage requises pour lutter contre l'encrassement contribuent aux coûts d'exploitation.
  • Coûts de prétraitement: Le niveau de prétraitement nécessaire pour protéger la membrane ajoute également au budget opérationnel global.

Il est crucial d'effectuer un Coût total de possession (TCO) Analyse qui considère à la fois l'investissement initial et les dépenses d'exploitation à long terme. Parfois, investir dans une membrane légèrement plus chère avec une meilleure résistance à l'encrassement ou une durée de vie plus longue peut entraîner des économies importantes en matière d'énergie, de nettoyage et de remplacement au cours de la durée de vie du système. Inversement, choisir un système RO où NF suffirait pourrait être une dépense inutile de capital et d'énergie.

En considérant soigneusement ces facteurs entrelacés - vos objectifs de filtration, les caractéristiques du fluide et les implications économiques - vous pouvez prendre une décision éclairée de sélectionner le filtre à membrane avec la taille et les propriétés optimales des pores pour votre application spécifique. Cette approche holistique garantit non seulement une filtration efficace, mais aussi un fonctionnement durable et rentable.

Vous avez encore une question? Contactez simplement Hangzhou Nihaowater, nous aimerions aider.
