Maîtriser le rapport F/M pour le contrôle réel des processus d'épuration des eaux usées

Dans le traitement biologique des eaux usées, le procédé par boues activées est souvent traité comme une certitude mathématique. Cependant, les ingénieurs de procédés chevronnés savent qu’il se compoute davantage comme un écosystème volatile. Au cœur de la gestion de cet écosystème se trouve Rappout aliment/micro-organisme (F/M) .

Alors que les manuels opérationnels standard proposent des formules rigides, une véritable maîtrise des processus nécessite de comprendre comment F/M interagit avec la chimie organique variable, la cinétique saisonnière et les limites des capteurs en temps réel. Ce guide va au-delà des calculs de base pour fournir des informations exploitables et testées sur le terrain pour l'optimisation des installations modernes.

1. Introduction au rapport F/M : l’équilibre biologique cinétique

Le rapport F/M définit la relation thermodynamique entre la masse de substrat organique biodégradable entrant dans les réacteurs biologiques et la masse de bactéries hétérotrophes actives dédiées à la stabilisation.

• La « Nourriture » (F) : Le taux massique de charge organique. Bien que traditionnellement défini par la demande biochimique en oxygène (DBO), il représente les composés carbonés volatils disponibles pour le catabolisme microbien.
• Les « Microorganismes » (M) : La biomasse cellulaire active résidant dans les limites du bassin d'aération, responsable à la fois de l'oxydation carbonée et de la biofloculation.

Dans un système idéal, ce rapport maintient les bactéries à la fin de la phase de croissance déclinante ou au début de la phase de respiration endogène. Si l'échelle penche trop dans un sens ou dans l'autre, la structure physique du floc de boues se dégrade, modifiant l'indice de volume des boues (SVI) et risquant de ne pas respecter la réglementation relative aux matières totales en suspension (TSS) et aux limites de nutriments.

2. Mathématiques dynamiques : prise en compte de la latence et de la « pureté » des boues

La représentation mathématique classique de F/M est simple, mais ses composants cachent des pièges opérationnels.

Les formules de texte pur

Unités impériales américaines :
F/M = (DBO influente, mg/L * Débit, MGD * 8,34) / (MLVSS, mg/L * Volume du bassin, MG * 8,34)

Unités métriques :
F/M = (DBO influente, mg/L * Débit, m3/jour) / (MLVSS, mg/L * Volume du bassin, m3 * 1 000)

Gain d'informations : briser le piège de latence de 5 jours pour la DBO

Le plus gros défaut du contrôle F/M classique est que la DBO5 standard nécessite une période d’incubation de 5 jours. La gestion d’une usine dynamique à l’aide d’un indicateur retardé de 5 jours garantit que vous résolvez toujours la crise de la semaine dernière.

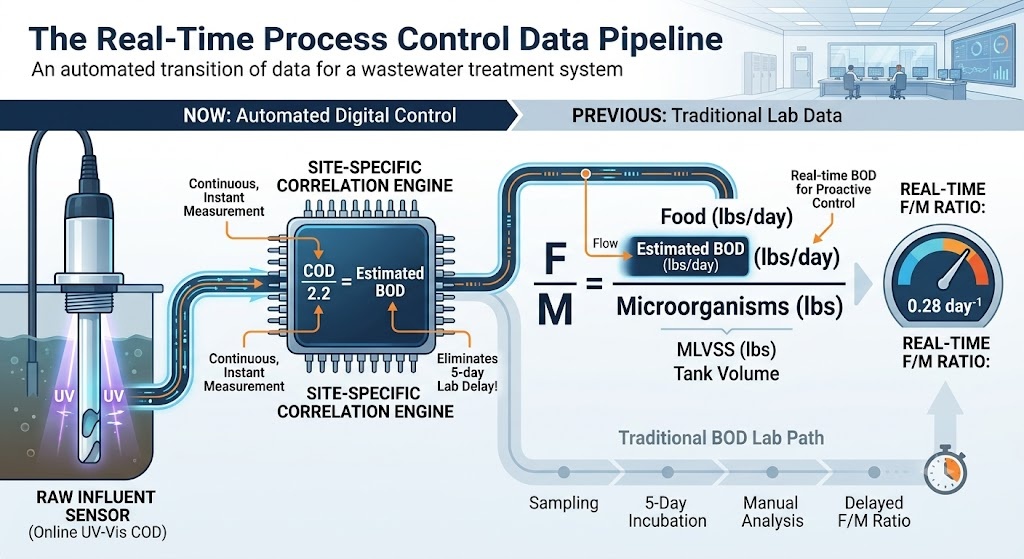

Les installations avancées contournent cela en établissant une dynamique Matrice de corrélation DCO-DBO ou COT-DBO . L’influent municipal domestique brut présente généralement un rapport DCO:DBO de 2,0:1 à 2,5:1. Cependant, si votre installation reçoit des fractions industrielles (par exemple, transformation des aliments, fabrication de produits chimiques), ce rapport peut atteindre 4,0 : 1 ou varier toutes les heures.

[Estimation alimentaire en temps réel] = DCO quotidienne (via digestion de 2 heures ou UV-Vis en ligne) / Facteur de corrélation spécifique au site

En utilisant des spectrophotomètres UV-Vis en ligne au niveau du déversoir d'effluent primaire, les opérateurs peuvent capturer des « limaces » organiques en temps réel et ajuster immédiatement les mesures du processus, plutôt que de découvrir une surcharge toxique cinq jours trop tard.

La fraction « Pureté » MLVSS à MLSS

Remplacer MLSS par MLVSS dans le dénominateur est une erreur critique. Le MLSS comprend des solides inertes non biologiques (des solides fixes en suspension comme les grains fins, le limon et le phosphore précipité).

Une usine municipale saine maintient une Rapport MLVSS/MLSS (Indice de Pureté) de 0,75 à 0,85 . Lors de fortes pluies dans les réseaux d'égouts unitaires ou dans les usines dotées de canaux de dessablage inadéquats, des graviers inertes s'écoulent dans le bassin d'aération, ramenant le rapport en dessous de 0,60. Si vous ne testez pas la fraction volatile (MLVSS via un test de four à moufle volatil à 550 degrés Celsius), vous surestimerez mathématiquement votre main-d'œuvre microbienne, sous-alimenterez considérablement votre système et déclencherez une famine inattendue de biomasse.

3. Scénario de calcul avancé : le virage industriel

Regardons au-delà des calculs municipaux de base et abordons un scénario avancé dans lequel une usine industrielle de transformation alimentaire déverse une poussée organique inattendue dans un système municipal.

Données de terrain collectées à 08h00 :

• Débit d'influence : 4,0 MGJ
• DCO des effluents primaires (via test rapide) : 600mg/L
• Facteur DCO:DBO historique pour ce mix industriel spécifique : 2,4:1
• Volume du réservoir d'aération : 1,2 millions de gallons (MG)
• Concentration MLSS : 3 500 mg/L
• Fraction organique volatile actuelle (MLVSS/MLSS) : 72 % en raison du récent ruissellement de limon par temps pluvieux

Étape 1 : Calculer la DBO estimée en temps réel (aliments)

DBO estimée dans l'influent = 600 mg/L DCO / 2,4 = 250 mg/L DBO
Aliments appliqués = 250 mg/L * 4,0 MGD * 8,34 = 8 340 lb de DBO/jour

Étape 2 : Calculer la masse biologique réelle (micro-organismes)

Concentration réelle de MLVSS = 3 500 mg/L MLSS * 0,72 = 2 520 mg/L MLVSS
Micro-organismes actifs = 2 520 mg/L * 1,2 MG * 8,34 = 25 220 lb de MLVSS

Étape 3 : Calculer le F/M en temps réel

Rapport F/M = 8 340 lb DBO / 25 220 lb MLVSS = 0,33 jour^-1

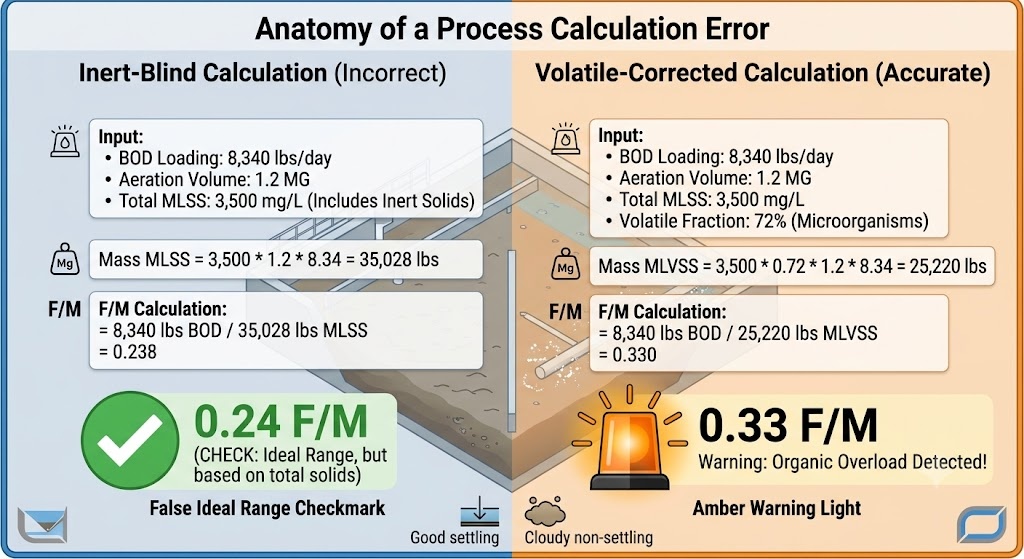

Aperçu opérationnel : Si l’opérateur avait mal utilisé le MLSS total pour le calcul, le F/M calculé serait apparu comme 0,24, signalant un système conventionnel parfaitement stable. En réalité, la charge biologique réelle est de 0,33, ce qui se rapproche de la limite supérieure du traitement conventionnel, avertissant l'opérateur de supprimer immédiatement le gaspillage des boues pour éviter le lessivage de la biomasse.

4. Plages F/M idéales et facteur de température cinétique

Les plages cibles d’exploitation doivent s’aligner sur la conception technique spécifique de l’installation.

Le coefficient de température négligé par les manuels

L'activité enzymatique microbienne dépend fortement de la température, régie par l'équation d'Arrhenius modifiée. Pour chaque baisse de 10 degrés Celsius de la température des eaux usées, les taux métaboliques biologiques diminuent d’environ 50 %.

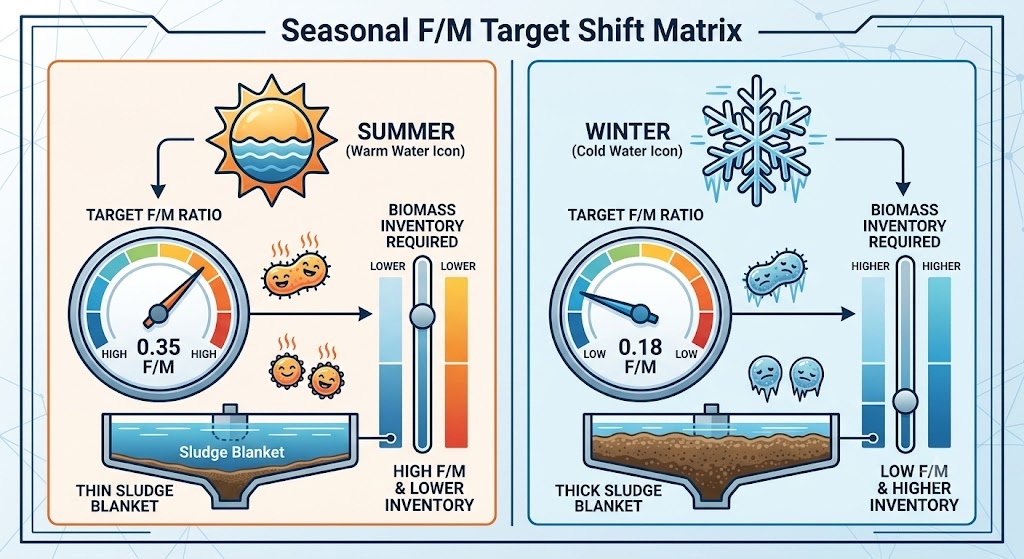

• Fonctionnement été (25°C) : Les microbes ont des taux métaboliques élevés. Ils consomment de la nourriture rapidement. Vous pouvez exécuter en toute sécurité un rapport F/M plus élevé (par exemple 0,35) car la vitesse de traitement cinétique correspond au taux de chargement.
• Fonctionnement hivernal (10°C) : Les microbes deviennent lents. Pour traiter la même masse de DBO entrante, vous devez augmenter la taille de votre main-d’œuvre microbienne. Les opérateurs doivent viser un rapport F/M inférieur (par exemple 0,18) en augmentant intentionnellement les objectifs MLVSS pour offrir une plus grande capacité de traitement « au corps à corps ».

5. Dépannage des rapports F/M élevés : surcharge organique et dispersion structurelle

Un rapport F/M élevé (>0,50 dans les systèmes conventionnels) indique que l'énergie carbonée disponible dépasse la capacité métabolique de la biomasse sur pied. Cela provient de décharges de limaces industrielles, de lavages hydrauliques soudains de solides par les eaux pluviales ou du gaspillage excessif des boues (WAS).

Diagnostic visuel et microscopie sur site

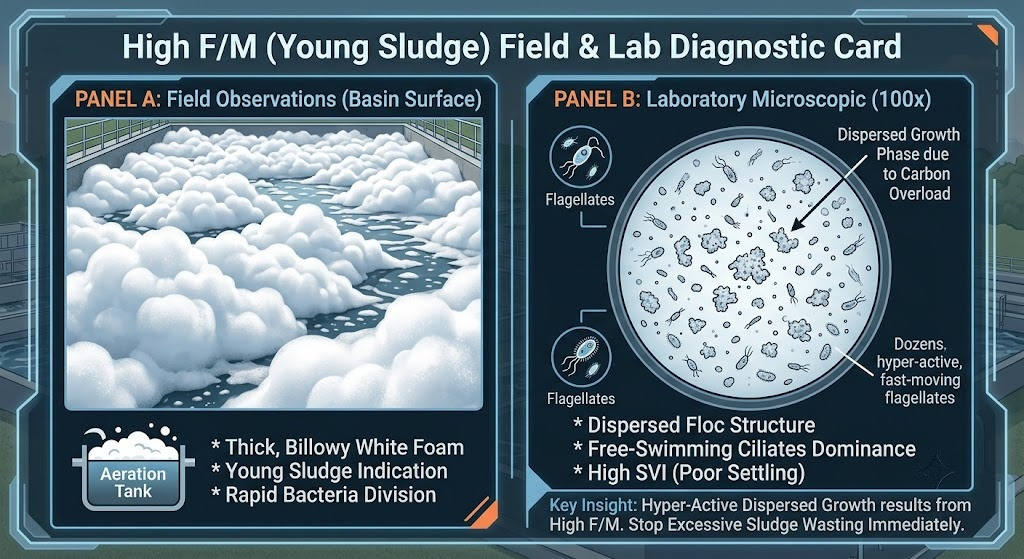

• Phénomène de surface : Le bassin d'aération génère un jet épais, gonflé et très fluide. mousse blanche immaculée . Cette mousse contient de fortes concentrations de polysaccharides et de lipides extracellulaires produits par la division rapide des jeunes bactéries dans leur phase de croissance logarithmique.
• Structure microscopique : Sous un grossissement de 100x, les flocs de boues apparaissent petits, très fracturés et dépourvus de bords structurés. Vous verrez une dominance massive de ciliés et de flagellés nageant librement, avec une absence absolue de rotifères ou de ciliés pédonculés.

Actions correctives avancées

1. La manœuvre d'alimentation par étapes : Si votre installation est équipée de capacités d'alimentation par étapes, détournez le flux d'influent brut de la tête du réservoir d'aération et répartissez-le dans les zones centrales ou arrière. Cela diminue immédiatement le rapport F/M à l’entrée, protégeant ainsi la biomasse restituée des chocs organiques.
2. Ajustements d’équilibre RAS/WAS : Arrêtez immédiatement tout pompage WAS. Augmentez les taux de retour des boues activées (RAS) pour maximiser le transfert des solides stockés des clarificateurs secondaires vers la zone de réaction.

6. Dépannage des faibles rapports F/M : Microthrix Bulking et Pin Floc

Un faible rapport F/M (<0,15 dans les systèmes conventionnels) représente un environnement de famine biologique intense. La population microbienne a dépassé son approvisionnement énergétique primaire.

Diagnostic visuel et microscopie sur site

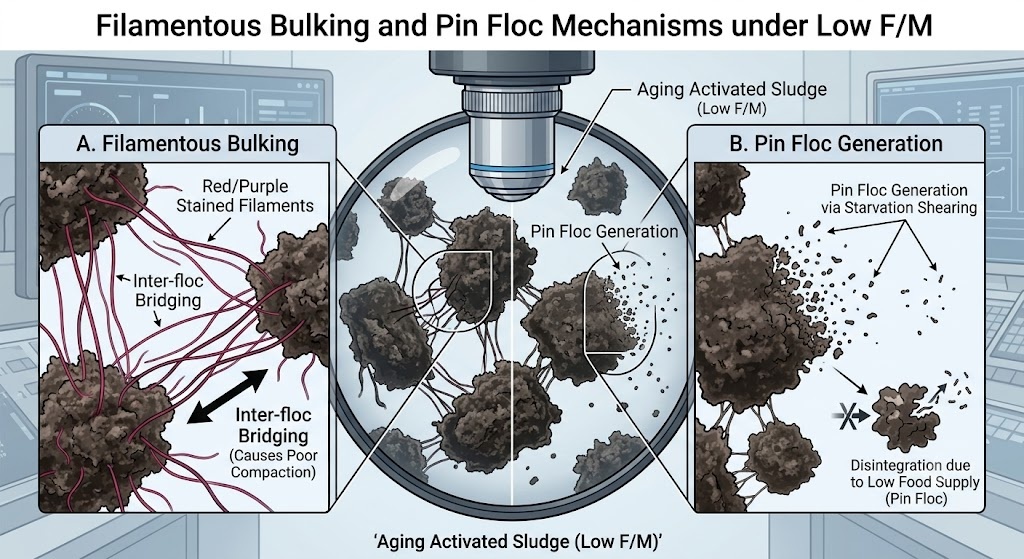

• Phénomène de surface : Le bassin d’aération développe une couche d’écume croustillante dense, grasse, brun foncé ou beige qui résiste aux pulvérisations d’eau. Le clarificateur secondaire affiche flocage à broches — de minuscules particules ressemblant à des cendres flottant au-dessus du déversoir d’effluent malgré une colonne d’eau très transparente.
• Structure microscopique : Les flocs de boues apparaissent massifs, sombres et irréguliers. De longues mèches ressemblant à des cheveux bactéries filamenteuses (comme Microthrix parvicelle or Tapez 0041 ) se détachent du noyau des flocs, comblant les interstices et empêchant physiquement le compactage dans le clarificateur.

Les mécanismes de la famine

Lorsque la nourriture est rare, les bactéries filamenteuses supplantent les bactéries classiques formant des flocs. Les cellules filamenteuses ont un rapport surface/volume beaucoup plus élevé, ce qui leur permet de récupérer des traces de DBO plus efficacement que les flocs denses. À mesure qu’ils se multiplient, ils créent un maillage en forme de toile qui emprisonne l’eau, faisant augmenter l’indice de volume des boues (SVI) et faisant monter le voile de boues dans le clarificateur vers la surface.

Actions correctives avancées

1. Le protocole de gaspillage progressif : Vous devez éliminer l’excès de biomasse pour rétablir l’équilibre, mais des ajustements importants peuvent choquer le système. Mettre en œuvre le Règle de gaspillage maximum de 10 % à 15 % : n'augmentez jamais votre volume WAS quotidien de plus de 15 % sur une seule fenêtre de 24 heures.
2. Stratégie de chloration sélective : Si le gonflement filamenteux est important, appliquez une dose ciblée de chlore sur la ligne RAS. Doser le chlore à un taux précis de 2 à 5 lb de chlore pour 1 000 lb de MLVSS par jour . Étant donné que les filaments s'étendent vers l'extérieur de la structure du flocage, ils sont d'abord exposés au chlore, les détruisant tout en protégeant les bactéries internes formant le flocage.

7. Intégration des processus : la matrice opérationnelle F/M vs MCRT

Les opérations avancées de traitement des eaux usées ne gèrent pas F/M comme une mesure isolée. Il fonctionne comme l’inverse mathématique de Temps de séjour moyen des cellules (MCRT) or Temps de rétention des solides (SRT) .

Alors que F/M mesure le facteur de stress externe (aliments entrant dans le système), le MCRT mesure l'âge interne et le temps de rétention de la main-d'œuvre.

MCRT = Inventaire total des matières volatiles en suspension dans le système / Masse totale des matières volatiles gaspillées et des effluents perdus par jour

La transition vers les jumeaux numériques et le contrôle automatique SCADA

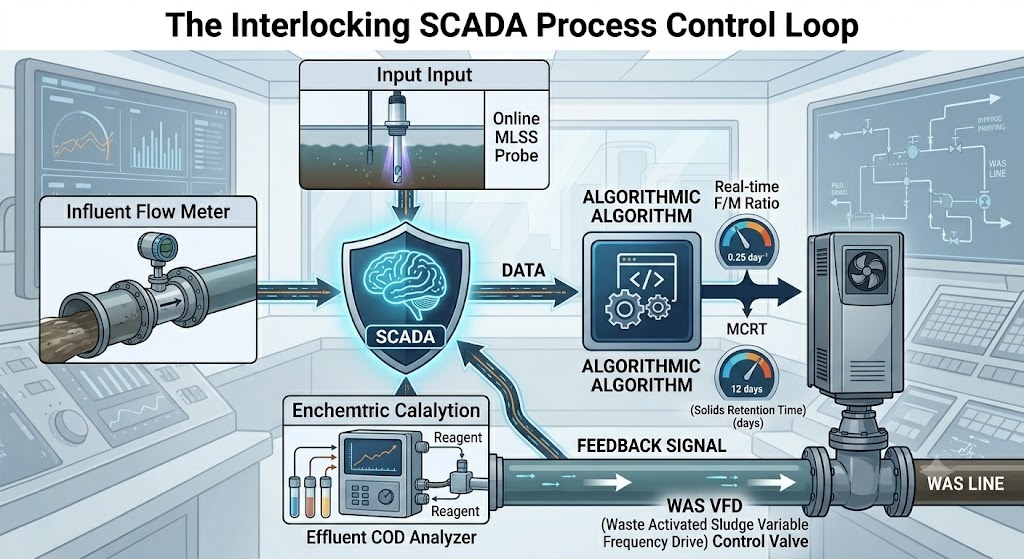

Les installations de traitement modernes utilisent un système unifié Matrice de contrôle des processus au sein de leurs systèmes SCADA. Des sondes optiques MLSS en ligne installées au milieu du bassin d'aération fournissent des données continues sur les solides. Combiné avec des débitmètres magnétiques numériques sur les lignes d'arrivée et WAS, le système SCADA module automatiquement les pompes de vidange à entraînement à fréquence variable (VFD) pour maintenir un MCRT cible stable.

Lorsqu'une charge industrielle soudaine modifie le rapport F/M, l'automatisation détecte la baisse correspondante de la demande en oxygène dissous (OD) et des ajustements peuvent être effectués immédiatement. Cette intégration garantit que MCRT agit comme point d'ancrage pour la stabilité, tandis que F/M sert d'outil de diagnostic pour évaluer les variations de charge en temps réel.

8. Résumé : points à retenir pour les directeurs d'usine

L’optimisation d’une usine à boues activées nécessite de dépasser les méthodologies empiriques historiques et d’adopter des mesures de processus dynamiques :

• Incorporer des substituts rapides : Remplacez les tests DBO standard de 5 jours par une digestion sur banc DCO de 2 heures ou des capteurs optiques UV-Vis en ligne pour gérer de manière proactive les chocs F/M élevés.
• Normaliser pour la teneur en cendres : Ne calculez jamais les objectifs de processus en utilisant le MLSS total ; donner la priorité au MLVSS pour isoler la masse biologique active du limon inerte des rivières et des précipitations minérales.
• Incorporer des objectifs de température cinétique : La cible F/M est plus basse en hiver et plus élevée en été pour correspondre aux fluctuations métaboliques bactériennes naturelles.
• Pratiquez l’émaciation prudente : Protégez votre système des oscillations de processus en plafonnant tout ajustement volumétrique WAS sur une seule journée à 15 %.
