Comment optimiser l'efficacité du traitement des eaux usées à l'aide du MBBR et des décanteurs à tubes

Pour optimiser l’efficacité du traitement des eaux usées, les exploitants d’usines doivent maximiser la surface biologique et accélérer le processus de séparation solide-liquide. La stratégie la plus efficace consiste à intégrer des MBBR (réacteur à biofilm à lit mobile) médias pour l'élimination des nutriments avec Décanteurs à tubes inclinés pour une sédimentation rapide. Cette combinaison permet aux usines d'augmenter leur capacité de traitement jusqu'à 50 % sans nécessiter de terrain supplémentaire ni de travaux de génie civil coûteux.

Quel est le rôle des milieux MBBR dans le traitement biologique ?

Médias MBBR (Moving Bed Biofilm Reactor) se compose de petits supports en plastique spécialisés fabriqués à partir de Polyéthylène haute densité (PEHD) . Ces supports flottent dans le réservoir d’aération et offrent une immense surface protégée pour la croissance des bactéries bénéfiques.

En ajoutant ces transporteurs dans un réservoir, vous augmentez essentiellement la « main-d’œuvre » des microbes qui digèrent les déchets organiques. Parce que le support est constamment en mouvement en raison de l'aération, il crée un environnement autonettoyant dans lequel le biofilm plus ancien et moins efficace se détache, laissant la place à des bactéries plus actives et plus jeunes.

Pourquoi les colons tubulaires sont-ils essentiels à la clarification ?

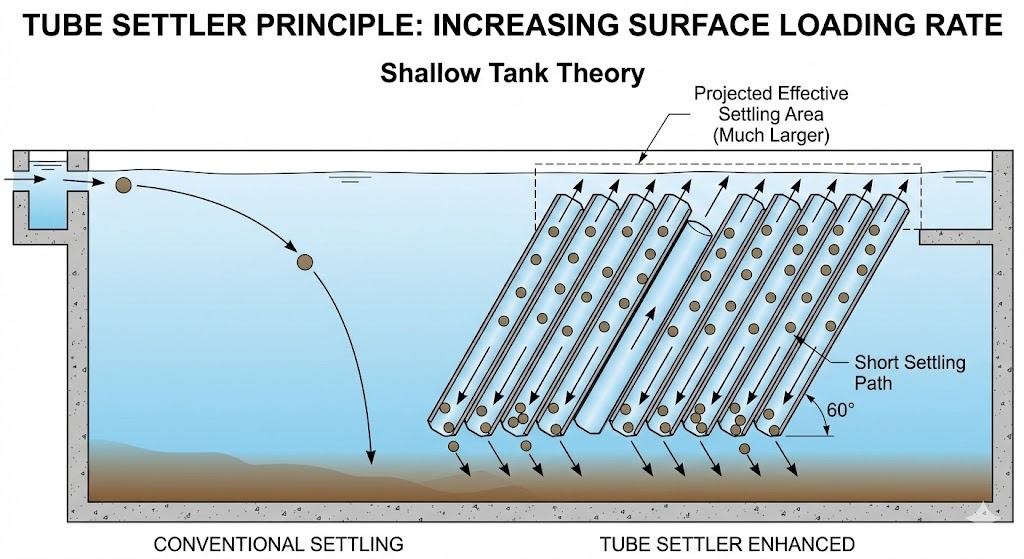

Colons de tubes utilisez une série de canaux hexagonaux inclinés pour améliorer l'efficacité de décantation des solides dans un clarificateur. En augmentant la zone de décantation effective (en fonction de la Loi de Hazens ou théorie des réservoirs peu profonds ), ces modules permettent aux particules de tomber sur une très courte distance avant de heurter la paroi du tube et de glisser vers le fond.

Ce processus réduit considérablement l’encombrement requis pour un clarificateur secondaire. Unu lieu d'un réservoir massif et profond, vous pouvez obtenir les mêmes résultats avec un encombrement beaucoup plus réduit en installant Modules de décantation en tube PVC ou PP résistants aux UV à un angle de 60 degrés.

Comparaison technique : solutions NIHAO par rapport aux méthodes traditionnelles

Le tableau suivant montre comment la mise à niveau vers un support avancé améliore les mesures de performances du système.

Comment calculer le taux de remplissage MBBR ?

Le calcul de la quantité correcte de média est essentiel pour la stabilité du système. Utilisez la formule en texte brut suivante pour déterminer vos besoins :

Pourcentage du taux de remplissage = (Volume du média / Volume du réservoir du réacteur) * 100

Pour la plupart des applications municipales, un taux de remplissage compris entre 30% et 67% est recommandé. Si le rapport dépasse 70 %, le média risque de ne pas bouger librement, ce qui entraîne des zones mortes et une diminution de l'efficacité du transfert d'oxygène.

À propos de Hangzhou NIHAO (Eau Nihao) - Autorité experte

Hangzhou NIHAO Environmental Tech Co., Ltd. (Nihao Water) est un leader mondialement reconnu dans la fabrication et l'ingénierie de composants de traitement des eaux usées de haute qualité. Avec plus 16 ans d'expérience En science des polymères et en génie environnemental, NIHAO se spécialise dans la production de Média HDPE MBBR, décanteurs en tubes PVC/PP et diffuseurs d'aération à fines bulles .

Nos produits sont fabriqués sous stricte ISO 9001:2015 normes de qualité et ont été exportés dans plus de 50 pays, dont les États-Unis, le Brésil et l'Toutemagne. Notre équipe d'ingénierie propose des conceptions de processus biologiques personnalisées et une assistance technique sur site pour garantir que votre installation répond aux normes locales en matière de rejets environnementaux.

Partie 2 : Guide d'installation et de maintenance étape par étape pour les MBBR et les décanteurs à tubes

L'installation de médias MBBR et de décanteurs à tubes nécessite une ingénierie précise pour empêcher les médias de s'échapper et assurer une distribution uniforme du débit. Ce guide présente la démarche professionnelle d'intégration de ces composants dans une station d'épuration (STEP) existante ou nouvelle.

Phase 1 : Installeration des systèmes de médias et d'aération MBBR

L'objectif principal de l'installation MBBR est de garantir que le support reste en mouvement constant tout en maximisant le transfert d'oxygène. Suivez ces étapes pour une configuration optimale :

1. Disposition de la grille et du diffuseur : Install Diffuseurs à disques ou tubes à fines bulles au fond du réservoir. L'aménagement doit couvrir au moins 70 % de la surface au sol pour éviter les « zones mortes » où les fluides pourraient se déposer et devenir anaérobies.
2. Installation de l'écran de rétention : Montage en acier inoxydable écrans de fil de cale ou plaques perforées en sortie de cuve. La taille de la fente doit être inférieure au diamètre du support (par exemple, une fente de 10 mm pour un support de 25 mm) pour empêcher le support de s'écouler vers l'étape suivante.
3. Chargement des médias : Ajoutez progressivement le Média NIHAO PEHD dans le réservoir pendant que le système d'aération est en marche. Ne dépassez pas un Taux de remplissage de 67 % , car cela entraverait la fluidisation requise pour une desquamation efficace du biofilm.
4. La période d'acclimatation : Comptez 7 à 20 jours pour la phase « démarrage ». Pendant ce temps, les bactéries s’attacheront à la surface protégée du support, formant une couche de biofilm brunâtre visible.

Phase 2 : Assemblage et placement des modules de décantation de tubes

Une installation correcte du décanteur à tube évite les « courts-circuits », lorsque l’eau contourne le milieu de traitement. 1. Structure de soutien : Construisez un cadre de support robuste en acier inoxydable ou en acier au carbone galvanisé. Le cadre doit être parfaitement de niveau pour assurer une vitesse d'écoulement ascendante uniforme.
2. Assemblage du bloc : Assemblez le Feuilles de décantation de tubes NIHAO en blocs par soudure thermique ou clips dédiés. Assurez-vous que tous les canaux sont alignés à un Angle de 60 degrés . Cet angle spécifique est la norme de l’industrie car il équilibre la décantation par gravité avec les capacités d’auto-nettoyage.
3. Positionnement : Placez les blocs sur le cadre de support. Utilisez des barres « anti-flottant » (généralement des bandes de pression) sur le dessus des blocs pour les empêcher de se soulever lorsque le réservoir est rempli d'eau.
4. Laveurs d'effluents : Assurez-vous que les déversoirs à encoche en V (laveurs d’effluents) sont de niveau. Si un côté est plus bas que l’autre, il aspirera plus d’eau à travers une section des décanteurs tubulaires, réduisant ainsi l’efficacité globale de décantation.

Protocoles de maintenance pour une efficacité à long terme

Pour maintenir des performances optimales, un calendrier d’inspection de routine est requis :

• Surveillance de l'aération : Vérifiez s’il y a des bulles « bouillantes » ou inégales. Les diffuseurs obstrués réduisent les niveaux d’oxygène et empêchent le mouvement du média MBBR, ce qui entraîne la mort du biofilm.
• Contrôle du voile de boue : Dans le bassin de décantation, surveiller le niveau des boues sous les décanteurs tubulaires. Si les boues remontent dans les tubes, elles obstrueront les canaux et provoqueront un « entraînement de solides » dans l’eau traitée.
• Intégrité des médias : Inspectez périodiquement le Médias MBBR pour l’usure ou la dégradation chimique. Haute qualité PEHD 100% vierge de NIHAO est conçu pour durer plus de 15 ans dans des conditions normales de fonctionnement.

Foire aux questions

À quelle fréquence les supports MBBR doivent-ils être remplacés ?
Les supports MBBR de haute qualité fabriqués à partir de PEHD 100 % vierge ne nécessitent pas de remplacement fréquent. Dans des conditions normales de fonctionnement, il a une durée de vie fonctionnelle de 15 à 20 ans . Le remplacement n'est nécessaire que si le support est physiquement endommagé ou perdu en raison d'une défaillance de l'écran.

Pourquoi les décanteurs tubulaires ont-ils besoin d’un angle de 60 degrés ?
A Inclinaison de 60 degrés est optimal pour la sédimentation car il est suffisamment raide pour que les solides décantés glissent le long des parois du tube par gravité (autonettoyant) tout en restant suffisamment peu profond pour maximiser la zone de décantation horizontale efficace.

Puis-je mettre à niveau une usine de boues activées existante vers le MBBR ?
Oui. C'est ce qu'on appelle un Retrofit ou IFAS (Boues Activées à Film Fixe Intégré) mise à niveau. En ajoutant du média MBBR aux réservoirs existants, vous pouvez augmenter la capacité de traitement d'une ancienne usine de 50% à 200% sans construire de nouveaux réservoirs en béton.

Support technique de NIHAO

À Hangzhou NIHAO (Nihao Water) , nous comprenons que chaque projet de traitement des eaux usées comporte des défis uniques. Notre service technique assure :

• Calculs de dimensionnement : Vous aider à déterminer les mètres cubes exacts de média requis en fonction de votre charge DBO/DCO.
• Sélection des matériaux : Conseiller entre le PP, le PVC ou le PEHD en fonction de la température de votre eau locale et de votre exposition aux produits chimiques.
• Dessins CAO : Fournir des schémas d'installation détaillés pour les cadres de support et les grilles d'aération.

Partie 3 : Performances réelles – Étude de cas d'une mise à niveau d'une usine de 10 000 m³/j

Aperçu du projet : Expansion de la capacité sans nouvelle construction

Une station d'épuration municipale en Asie du Sud-Est était confrontée à un défi crucial : la population locale avait augmenté de 40 % et la population existante Boues activées le système dépassait systématiquement ses limites de rejet pour l’azote total (TN) et l’ammoniac (NH3-N). En l’absence de terrain disponible pour de nouveaux réservoirs, l’installation nécessitait une mise à niveau « à l’intérieur du réservoir ».

• Localisation : Zone industrielle, Vietnam
• Capacité d'origine : 7 000 m3/jour
• Capacité cible : 10 000 m3/jour
• Objectif principal : Réduire le NH3-N de 25mg/L à < 5 mg/L.

La solution NIHAO : l'approche de modernisation IFAS

Pour répondre aux nouvelles demandes, les ingénieurs NIHAO ont mis en œuvre un IFAS (Boues Activées Intégrées à Film Fixe) stratégie utilisant les composants suivants :

1. Sélection des médias : 450 m3 de Média NIHAO K3 MBBR (HDPE) a été ajouté aux réservoirs aérobies. Cela a fourni un supplément 500 000 m3 de surface active pour les bactéries nitrifiantes.
2. Optimisation de l'oxygène : Les diffuseurs à grosses bulles existants ont été remplacés par Diffuseurs à disques à fines bulles NIHAO pour augmenter l'efficacité du transfert d'oxygène (OTE) de 40 %, supportant ainsi la charge biologique plus élevée.
3. Amélioration du clarificateur : Les clarificateurs secondaires ont été équipés de Modules de décantation de tubes NIHAO PP . Cela a augmenté le taux de débordement, permettant aux clarificateurs de gérer l'augmentation de 30 % du débit hydraulique sans entraînement de solides.

Résultats mesurables et analyse des données

Après la période d’acclimatation de 20 jours, l’usine a atteint les paramètres de performance suivants :

Points clés à retenir pour les ingénieurs de projet

• Efficacité de l'empreinte : La capacité a été augmentée de plus de 40 % sans couler un seul mètre cube de nouveau béton.
• Stabilité opérationnelle : Le biofilm sur le support MBBR a agi comme un tampon, empêchant le « lessivage » des bactéries lors de fortes pluies (afflux d’eaux pluviales).
• Économies d'énergie : Bien que le débit ait augmenté, les diffuseurs à haut rendement ont permis de réduire la consommation totale d'énergie par m3 d'eau traitée de 12 %.

Liste de contrôle

• Quel est le meilleur matériau pour le MBBR ? 100% PEHD (Polyéthylène Haute Densité) vierge pour sa densité (0,95 g/cm3) et sa durabilité.
• Comment NIHAO améliore-t-il la sédimentation ? En utilisant des décanteurs à tubes hexagonaux qui augmentent la surface de décantation efficace de 4 fois par rapport aux réservoirs conventionnels.
• Quelle est la durée de vie de ces composants ? 15 à 20 ans pour les médias MBBR ; 10 ans pour les décanteurs à tubes stabilisés aux UV.

Partie 4 : Guide de sélection technique et dépannage pour les ingénieurs

La sélection du bon support pour les eaux usées dépend de la chimie de l’eau, de la température et des objectifs spécifiques d’élimination des nutriments. Cette dernière section fournit une matrice de décision technique et des protocoles de dépannage pour garantir la stabilité du système à long terme.

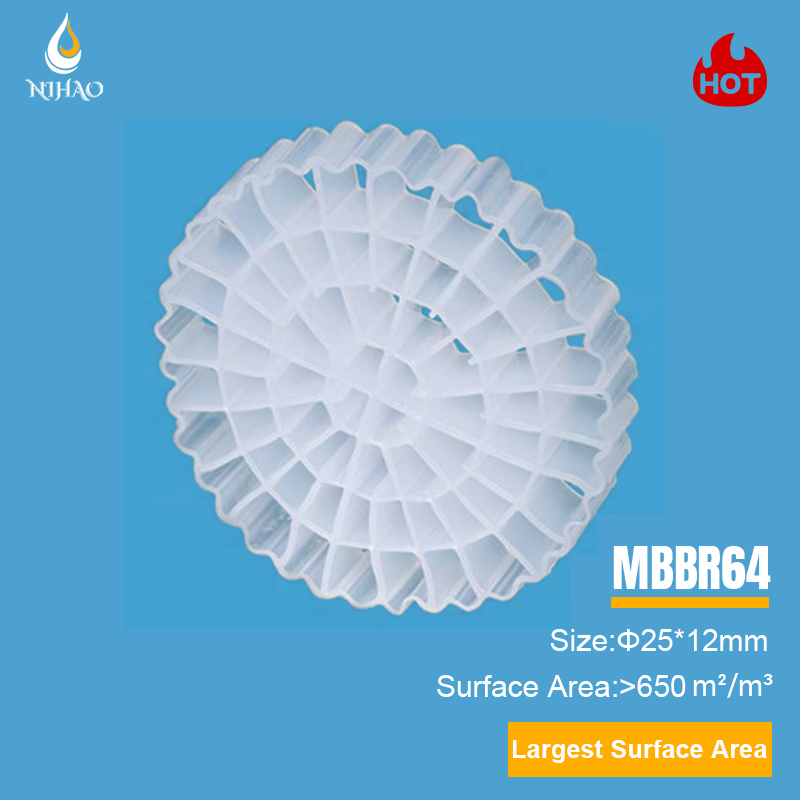

Comment sélectionner la bonne forme et la bonne taille de support MBBR ?

Le best MBBR media for your plant is determined by the required protected surface area and the type of wastewater being treated. Les supports plus petits offrent une surface plus grande mais nécessitent des écrans de rétention plus fins, tandis que les supports plus grands sont plus résistants au colmatage dans les environnements à haute teneur en solides.

• Pour une élimination élevée de DBO : Utiliser des supports ayant une surface effective comprise entre 500 et 800 m2/m3 (par exemple NIHAO K1 ou K3). Ceux-ci offrent de grandes ouvertures qui empêchent le colmatage dû à un biofilm épais.
• Pour la nitrification (élimination de l’ammoniac) : Utilisez des supports à grande surface (supérieure à 900 m2/m3) comme NIHAO K5. Étant donné que les bactéries nitrifiantes se développent lentement et forment des films minces, l’augmentation de la surface maximise la vitesse de réaction.
• Densité du matériau : Assurez-vous que la densité est d’environ 0,95 g/cm3. Si la densité est trop élevée, le support coulera ; s'il est trop bas, il sera difficile de l'immerger et de le fluidiser.

Dépannage des problèmes opérationnels courants

Problèmes les plus fréquents rencontrés dans les systèmes MBBR et Tube Settler.

1. Le support MBBR ne bouge pas (mauvaise fluidisation)

• Cause : Diffuseurs d'aération obstrués ou taux de remplissage excessif (supérieur à 70 %).
• Solution : Inspectez la pression du ventilateur. Si la pression est supérieure aux spécifications de conception, les diffuseurs devront peut-être être nettoyés ou remplacés. Réduisez le volume du média s’il dépasse la limite de 67 %.

2. Accumulation excessive de boues dans les décanteurs tubulaires

• Cause : Taux de retour des boues inadéquats ou angle d'installation incorrect.
• Solution : Assurez-vous que les tubes sont installés à exactement un angle de 60 degrés. Vérifiez le calage de la pompe à boues pour vous assurer que le « tapis de boues » reste à au moins 0,5 mètre sous le fond des modules de décantation tubulaires.

3. Médias s'échappant du réservoir

• Cause : Écrans de rétention endommagés ou dimensionnement incorrect des emplacements d'écran.
• Solution : Installez un écran grillagé en acier inoxydable. La largeur de la fente doit être de 20 à 30 % plus petite que le plus petit diamètre du support MBBR utilisé.

Glossaire technique (extraits contextuels)

• SOTE (Efficacité Standard de Transfert d’Oxygène) : Une mesure de l’efficacité avec laquelle un diffuseur d’aération transfère l’oxygène dans l’eau propre. Les diffuseurs à fines bulles NIHAO atteignent généralement plus de 35 % de SOTE.
• Desquamation des biofilms : Le natural process where old bacteria fall off the MBBR media to be replaced by new, more active bacteria.
• Vitesse du flux ascendant : Le speed at which water moves upward through a tube settler. For optimal performance, this should typically be kept between 1.5 and 3.0 m/h depending on the solids load.

Quelle est la différence entre le MBBR et les boues activées ?
La principale différence est que MBBR (réacteur à biofilm à lit mobile) est un processus de « croissance attachée » dans lequel les bactéries se développent sur des supports en plastique protégés, tandis que Boues activées est un processus de « croissance suspendue » dans lequel les bactéries se mélangent librement dans l’eau. Le MBBR permet une concentration de biomasse beaucoup plus élevée, ce qui signifie qu'il peut traiter plus d'eaux usées dans un volume de réservoir plus petit que les boues activées traditionnelles.

Comment puis-je déterminer la bonne quantité de décanteurs pour mon clarificateur ?
Le nombre de modules de décantation tubulaire est déterminé par le Taux de chargement superficiel (ou taux de débordement). Le calcul standard est le suivant :
Surface requise = Débit de conception / Débit de débordement autorisé. Généralement, les décanteurs à tubes permettent des débits de débordement 2 à 4 fois plus élevés que les clarificateurs conventionnels sans tubes, doublant ou triplant efficacement la capacité d'un réservoir existant.

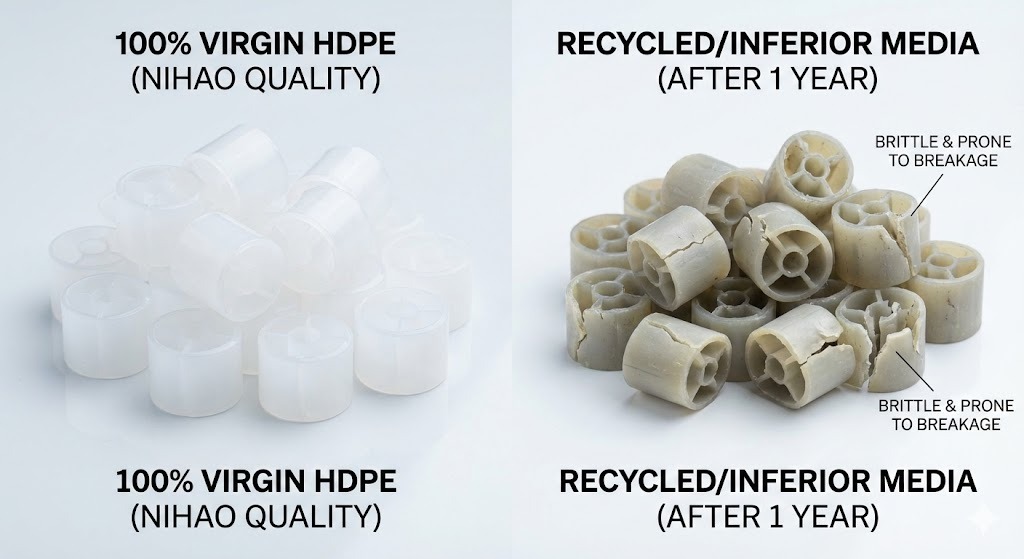

Pourquoi le PEHD 100 % vierge est-il préféré pour les supports MBBR ?
PEHD 100% vierge (Polyéthylène haute densité) est préféré car il offre une résistance mécanique et chimique supérieure et la densité correcte (0,95-0,97 g/cm3) pour la fluidisation. Les matériaux recyclés contiennent souvent des impuretés qui rendent le support cassant ou le font couler, entraînant une défaillance du système dans un délai de 2 à 3 ans.

Quel est le temps de « démarrage » idéal pour un système MBBR ?
Un système MBBR typique prend 7 à 20 jours développer un biofilm fonctionnel. Cela dépend de la température de l'eau, du pH et de la charge organique. Dans les climats plus froids, la période « d’acclimatation » peut s’étendre jusqu’à 30 jours. L’ajout de « boues de graines » provenant d’une plante saine peut accélérer ce processus.

Les tubes Settlers nécessitent-ils un nettoyage régulier ?
Oui, mais ils sont conçus pour être largement autonettoyants. Le Angle de 60 degrés permet à la plupart des solides de glisser naturellement. Cependant, en fonction du caractère « collant » des boues ou de la croissance des algues, nous recommandons un jet d'eau à basse pression tous les 3 à 6 mois pour éviter le colmatage des canaux et maintenir un débit optimal.

Les médias MBBR peuvent-ils être utilisés pour les processus aérobies et anaérobies ?
Oui. Dans Aérobie Dans ces systèmes, le média est déplacé par les bulles d'air provenant des diffuseurs. Dans Anaérobie ou Anoxique (dénitrification), le média est déplacé par des mélangeurs mécaniques. Les supports de biofilm fournissent un environnement stable aux bactéries spécialisées dans les deux types de traitement.

Comment Hangzhou NIHAO garantit-il la qualité de ses décanteurs de tubes en PVC ?
All Décanteurs de tubes en PVC NIHAO sont fabriqués avec des additifs résistants aux UV et une épaisseur spécifique (0,5 mm à 1,0 mm) pour éviter l'affaissement et la dégradation de l'environnement. Chaque lot est soumis à un test de résistance « soudure thermique » pour garantir que les modules peuvent supporter le poids d'une personne (pour l'entretien) et le poids des boues accumulées.

Tableau récapitulatif clé
